Echtzeit-IMU mit vollständiger Fehlerkompensation für die Navigation

Name: Echtzeit-IMU mit vollständiger Fehlerkompensation für die Navigation
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: IMU115
Price: 200 USD
Availability: InStock

Markenbezeichnung:	FIREPOWER
Modellnummer:	IMU115
MOQ:	1
Preis:	200$
Zahlungsbedingungen:	L/C, T/T
Versorgungsfähigkeit:	2000/Monat

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

China

Dynamischer Messbereich:

500º/s

Null-Bias-Stabilität:

3,0º/h

Null-Bias-Bereich:

±0,2º/s

Bandbreite:

80Hz

Größe:

22,4×22,4×9,5 mm

Kommunikationsschnittstelle:

Einweg-UART

Verpackung Informationen:

Karton mit Schwamm

Versorgungsmaterial-Fähigkeit:

2000/Monat

Hervorheben:

6-Achsen-IMU mit Fehlerkompensation

Echtzeit-IMU-Beschleunigungssensor

Navigations-Gyros mit voller Kompensation

Produktbeschreibung

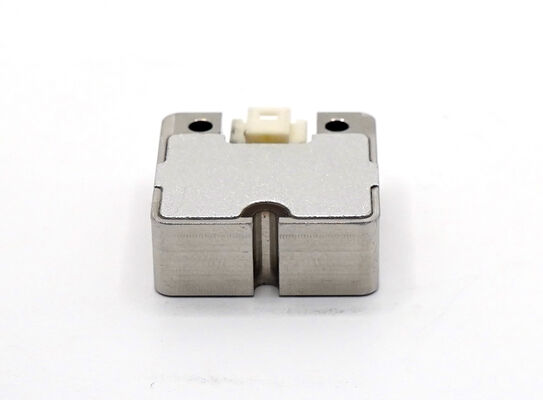

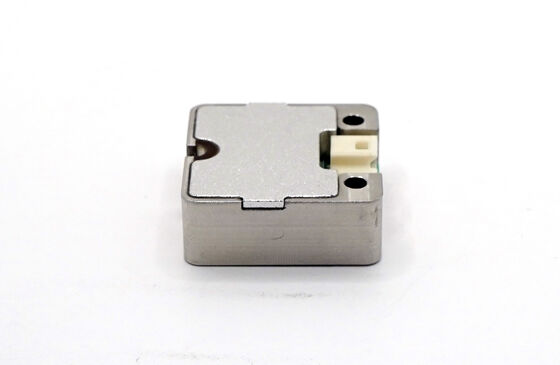

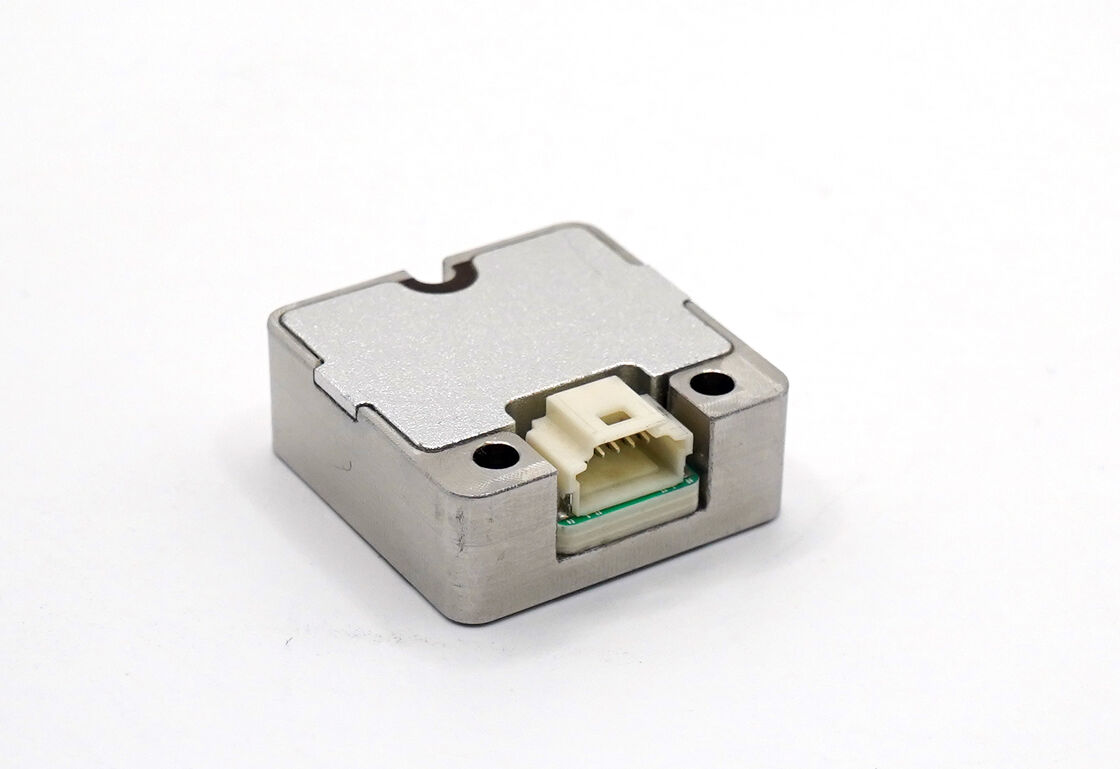

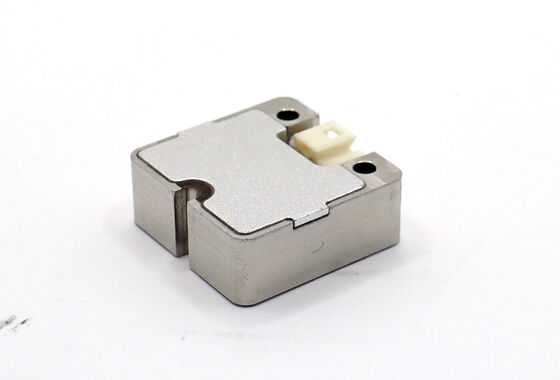

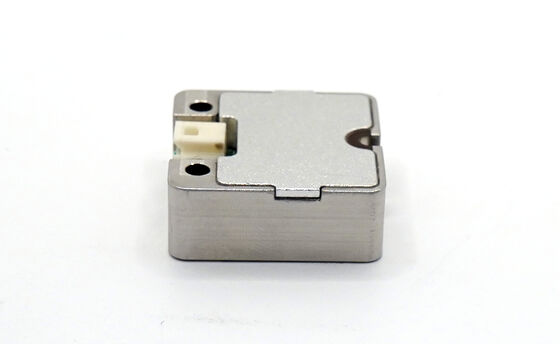

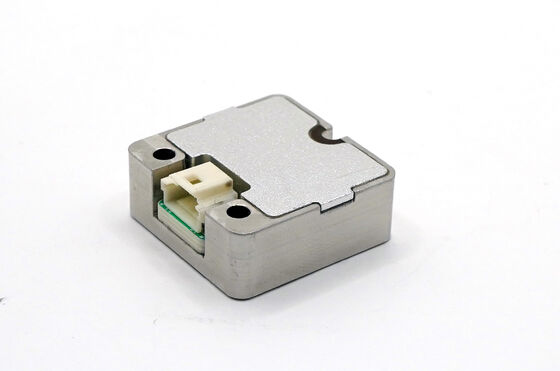

Echtzeit-IMU mit vollständiger Fehlerkompensation für die Navigation

Produktübersicht

Die IMU115 ist eine leistungsstarke Trägheitsmessungseinheit (IMU) auf Basis der mikro-mechanischen MEMS-Technologie.mit eingebauten Gyroskopen und Beschleunigungsmessern, die Dreiachsige Winkelgeschwindigkeiten und Dreiachsige Beschleunigungen erzeugenDieses Gerät ist für außergewöhnliche Zuverlässigkeit und Umweltausfallfähigkeit ausgelegt und eignet sich für intelligente Fahr-, Mobilfunk-, Karten- und Stabilisierungsplattformen.

Wesentliche Merkmale

Dreiachsiges digitales Gyroskop:
- Dynamischer Messbereich von ± 250o/s (optional 500o/s)
- Nullverzerrungsstabilität: 10o/h (GJB, 10s, typisch), 6,0o/h (ALLAN, typisch)
Triaxialer digitaler Beschleunigungsmesser:
- Dynamischer Bereich von ±4 g (Konfiguration auf 16 g)
- Null-Bias-Stabilität: 0,12 mg (GJB, 10s), 0,065 mg (ALLAN)
Hohe Zuverlässigkeit bei MTBF > 20.000 Stunden
Vollständige Temperaturgenauigkeit (-40 °C bis 80 °C) mit eingebauter Kalibrierung
Robuste Leistung unter starken Schwingungsbedingungen
Einweg-UART-Schnittstelle

Anwendungen

Intelligente Fahrsysteme
Mobilfunkplattformen
Präzisionskartierung
Stabilisierungsplattformen

Technische Spezifikation

Parameter	Prüfbedingungen	Min.	Typisch	Maximal	Einheit
Gyroskop
Dynamischer Bereich			250	500	o/s
Null Verzerrungsstabilität	Allan-Varianz		3.0		o/h
Null Verzerrungsstabilität	10 Sekunden Durchschnitt (-40°C bis +80°C)		6.0		o/h
Nullverzerrungsbereich			±0.2		o/s
Null Temperaturänderung			±0.3		o/s
Genauigkeit des Skalenfaktors			0.2		%
Nichtlinearität der Skalafaktoren			0.02		% FS
Bandbreite			80		Hz
Beschleunigungsmesser
Dynamischer Bereich			4	16	g
Null Verzerrungsstabilität	Allan-Varianz		0.065		mg/kg
Null Verzerrungsstabilität	10 Sekunden Durchschnitt (-40°C bis +80°C)		0.12		mg/kg
Nullverzerrungsbereich			±3		mg/kg
Null Temperaturänderung			± 6		mg/kg
Genauigkeit des Skalenfaktors			0.3		%
Nichtlinearität der Skalafaktoren			0.03		% FS
Bandbreite			80		Hz
Kommunikationsoberfläche
1-Wege-UART-Boudrate		115.2	460.8		Kbps
UART-Probenahmefrequenz		200	1000		Hz
Elektrische Eigenschaften
Spannung		4.5	5	5.5	V
Stromverbrauch			0.35		W
Ripple	P-P		20		mV
Strukturelle Merkmale
Größe			22.4 mal 22.4 mal 9.5		mm
Gewicht			16		g
Umweltspezifikationen
Betriebstemperatur		- 40		80	°C
Lagertemperatur		-45 Jahre.		85	°C
Schwingungen			20 bis 2000 Hz, 3 g
Wirkung			1000 g, 0,5 ms
MTBF			20,000		h
Dauerbetrieb			120		h

Anmerkung: Bei Berechnungen der Nullverzerrung für den gesamten Temperaturbereich wird angenommen, dass die Temperaturänderungsrate ≤1°C/min (-40°C bis +80°C) beträgt.

Elektrische Schnittstelle
