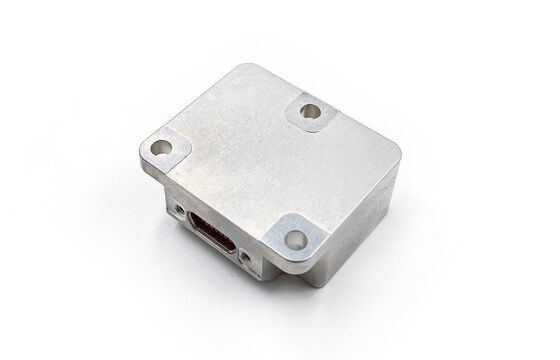

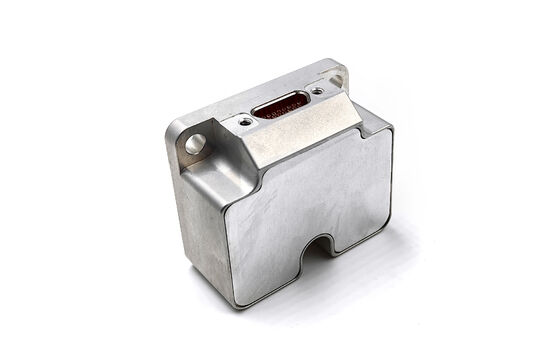

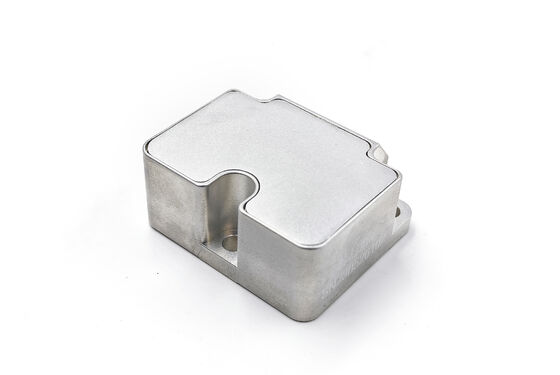

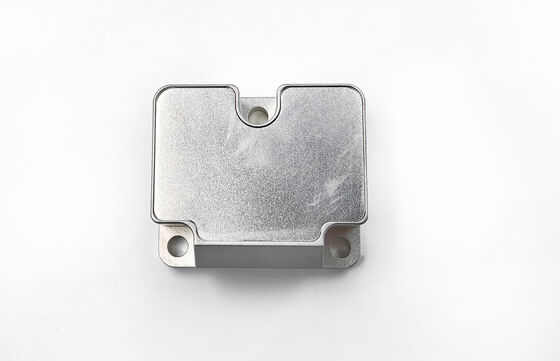

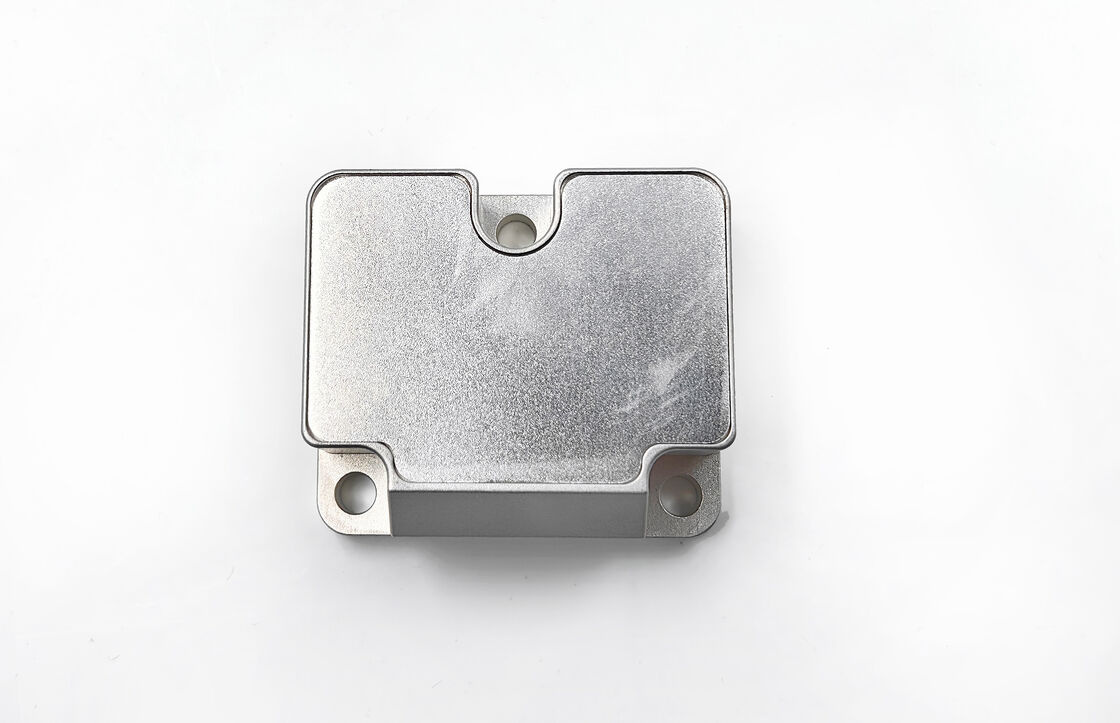

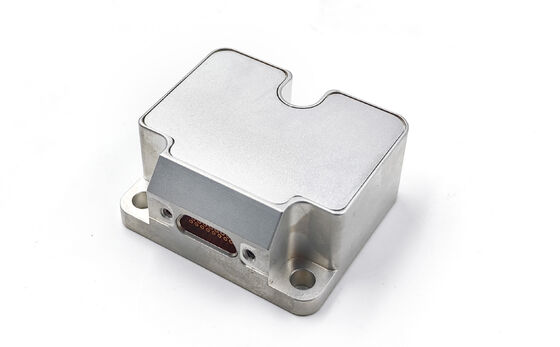

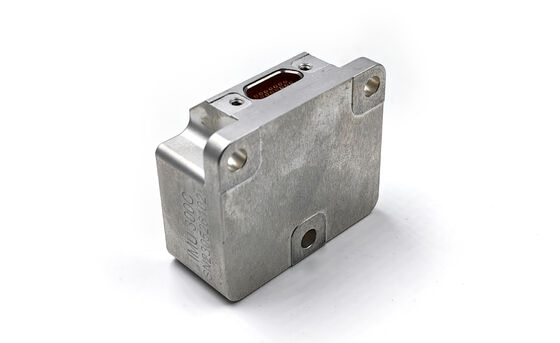

Navigationsgrad MEMS IMU mit 3-Achsen-Beschleuniger-Gyroskop

Markenbezeichnung:	FIREPOWER
Modellnummer:	IMU6-4
MOQ:	1
Zahlungsbedingungen:	L/C, T/T, Western Union
Versorgungsfähigkeit:	500/Monat

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

China

Gewicht:

55 ± 5 g

Messbereich:

± 400 °/s

Nullpunktinstabilität:

1°/h

Zufälliger Spaziergang:

0,15。/√h

Zero-Bias-Wiederholbarkeit:

10°/h

Null-Bias-Beschleunigungsempfindlichkeit:

1°/h/g

Nichtlinearität des Skalierungsfaktors:

300 ppm

Bandbreite:

250hz

Verpackung Informationen:

Schwamm + Karton

Versorgungsmaterial-Fähigkeit:

500/Monat

Hervorheben:

MEMS-IMU-Sensor für die Navigationsstufe

3 Achsen Beschleunigungssensor Gyroskop

MEMS-IMU mit Gyroskop

Produktbeschreibung

Navigationsgrad MEMS IMU mit 3-Achsen-Beschleuniger und Gyroskop

Zusammensetzung und Funktion

Die Trägheitsmessvorrichtung integriert mehrere Präzisionssensoren und Verarbeitungskomponenten:

Gyroskop mit drei Achsen zur Messung der Winkelgeschwindigkeit
Dreiachsige Beschleunigungsmesser zur Beschleunigungsmessung
Dreiachsiger Neigungswinkelmessgerät (optional)
Temperatursensor zur Umweltkompensation
Signalverarbeitungsplatte mit fortschrittlichen Algorithmen
Robuste mechanische Struktur
Umfassende Software-Suite

Das System misst die Dreiachsenwinkelgeschwindigkeit, die Beschleunigung und den Neigungswinkel des Trägers und liefert dann kompensierte Daten (einschließlich Temperaturkompensation, Kompensation für Fehlausrichtung der Anlage,und nichtlineare Kompensation) über einen seriellen RS-422-Port mit standardisierten Kommunikationsprotokollen.

Gyroskoptechnische Spezifikationen

Parameter	Einheit	Prüfbedingungen	IMU6-4	Immunsystem für die Verteidigung der Sicherheit	IMU6-4B	Immunsystem für die Verteidigung der Sicherheit
Messbereich	°/s		± 400	± 400	± 400	± 2000
Unbeständigkeit bei Null-Vorurteilen	°/h	Allan-Varianz	1	0.1	0.05	3
Null Verzerrungsstabilität	°/h	1s glatt, RMS, normale Temperatur	10	5	1	20
Null Verzerrungsvariation bei voller Temperatur	°/h	10 Sekunden glatt, RMS, Temperaturänderungsrate 1 °C/min	20	10	2	40
Zufälliger Spaziergang	./√h	Allan-Varianz	0.15	0.05	0.02	0.3
Wiederholbarkeit ohne Verzerrung	°/h	Q = 6, Normtemperatur	10	5	1	20
Null Verzerrungsbeschleunigungsempfindlichkeit	°/h/g	Prüfung bei ± 1 g	1	1	1	1
Entschließung	°/h		2	1	0.5	5
Ausgangsgeräusche	°/s	Spitzenwert (Halbspitzenwert, Geschlechtskrankheit * 3)	0.3	0.25	0.15	0.45
Nichtlinearität der Skalafaktoren	ppm	Normtemperatur	300
Wiederholbarkeit durch Skalierungsfaktor	ppm	Q = 3, Normtemperatur	300
Kreuzkopplung	%	Normtemperatur	0.2
Bandbreite	Hz		250	250	150	250

Technische Spezifikationen des Beschleunigungsmessers

Parameter	Einheit	Prüfbedingungen	IMU6-4y-1	IMU6-4y-2	IMU6-4y
Messbereich	g		± 10	± 20	± 40
Null Verzerrungsstabilität	mg/kg	1s glatt, RMS, normale Temperatur	0.1	0.2	0.3
Null Verzerrungsvariation bei voller Temperatur	mg/kg	10 Sekunden glatt, RMS, Temperaturänderungsrate 1 °C/min	3	3	5
Wiederholbarkeit ohne Verzerrung	mg/kg	Q = 6, Normtemperatur	0.2	0.5	1
Entschließung	mg/kg		0.1	0.1	0.1
Nichtlinearität der Skalafaktoren	ppm	Normtemperatur	500
Wiederholbarkeit durch Skalierungsfaktor	ppm	Q = 3, Normtemperatur	500
Kreuzkopplung	%	Normtemperatur	0.2
Bandbreite	Hz		150
