10-Achsen-Inerz-Navigationssensor IMU mit 3-Achsen-Beschleuniger-Gyromagnetometer-Barometer

Name: 10-Achsen-Inerz-Navigationssensor IMU mit 3-Achsen-Beschleuniger-Gyromagnetometer-Barometer
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 3,003.00 USD
Availability: InStock

Markenbezeichnung:	FIREPOWER
Modellnummer:	16488HB
MOQ:	1
Zahlungsbedingungen:	L/C, T/T
Versorgungsfähigkeit:	500/Monat

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

China

Gyroskop-Strecke:

500/ 2000°/s

Null-Bias-Stabilität:

0,8°/h

Skalierungsfaktorgenauigkeit, Z-Achse:

0,3%

Angular Random Walk:

0,15 °/√Std

Geräuschdichte:

0,001°/s/ √Hz

Bandbreite:

200Hz

Verpackung Informationen:

Schwamm + Karton

Versorgungsmaterial-Fähigkeit:

500/Monat

Hervorheben:

10-Achsen-IMU-Sensor mit Barometer

3-Achsen-Beschleunigungssensor-Gyromagnetometer

mit einem Durchmesser von mehr als 20 mm

Produktbeschreibung

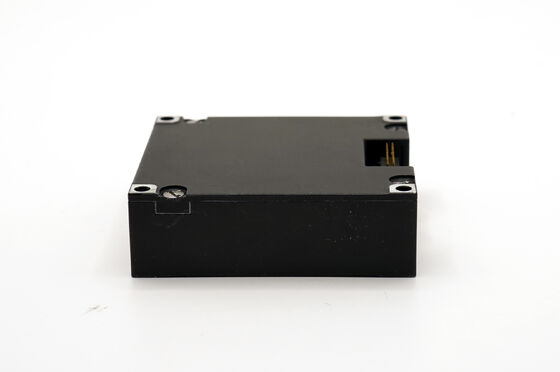

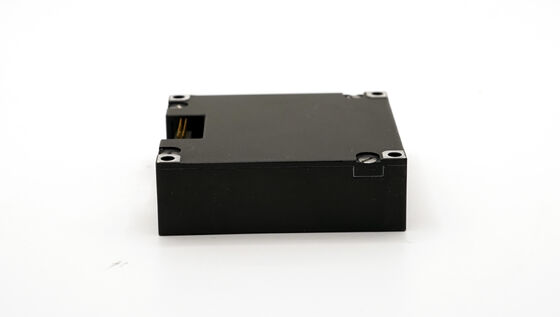

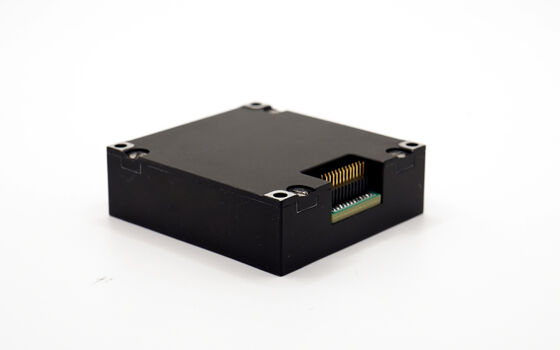

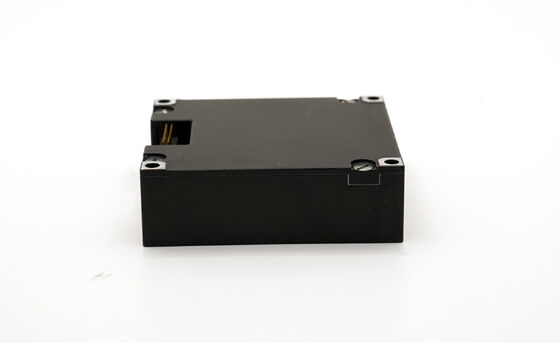

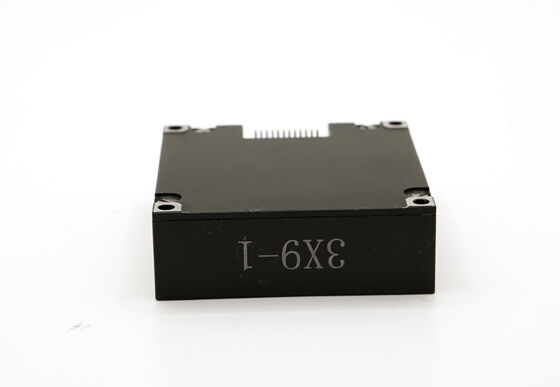

10-Achsen-Inerz-Navigationssensor IMU

Mit 3-Achsen-Beschleunigungsmessgerät, Gyroskop, Magnetometer und Barometer für umfassende Bewegung und Umgebungsmessung.

All-in-One Trägheitsmessgerät

Die IMU 16488HB ist eine vollständige Trägheitsmessvorrichtung, die mit einem 3-Achsen-Gyroskop, Beschleunigungsmesser, Magnetometer und Barometer ausgestattet ist.und Nichtlinearität, die eine hohe Genauigkeit und zuverlässige Datenleistung über SPI- oder UART-Kommunikation für die kritische Systemintegration gewährleistet.

Technische Spezifikation

Parameter		Prüfbedingungen	Mindestwert	Typischer Wert	Höchstwert	Einheit
Gyroskop	Dynamischer Messbereich			500	2000	°/s
	Null Verzerrungsstabilität	Allan-Varianz, Z-Achse		0.8		°/h
		Allan-Varianz, Achsen X und Y		1.6		°/h
		Durchschnitt von 10 s (-40 °C ~ + 70 °C, konstante Temperatur) Z-Achse		3		°/h
		Durchschnitt von 10 s (-40 °C ~ + 70 °C, konstante Temperatur) X-Achse und Y-Achse		6		°/h
	Null Verzerrung	Null-Vorurteilsbereich, Z-Achse		±0.07		°/s
		Nullverzerrungsbereich, X- und Y-Achse		±0.2		°/s
		Nullverzerrungsänderung im gesamten Temperaturbereich, Z-Achse 1		±0.02		°/s
		Null Bias-Veränderung über Temperatur, X und Y Achse 1		±0.06		°/s
		Wiederholbarkeit des aufeinanderfolgenden Starts, Z-Achse		0.002
		Wiederholbarkeit des aufeinanderfolgenden Starts auf der X- und Y-Achse		0.006
		Tag für Tag wiederholbare Starterfolge, Z-Achse		0.003		/s
		Beginn der Wiederholung Tag für Tag, X-Achse und Y-Achse		0.009		°/s
		Effekt der linearen Beschleunigung auf die Verzerrung		0.002		°/s/g
		Einfluss der Vibration auf Nullverzerrung, Veränderung vor und nach der Vibration 2		0.002		°/s/g
		Einfluss der Vibration auf Nullverzerrung, Veränderung vor und während der Vibration 2		0.002		°/s/g
	Skalafaktor	Genauigkeit des Skalenfaktors, Z-Achse		0.3		%
		Skalafaktorgenauigkeit, X- und Y-Achse		0.6		%
		Nichtlinearität des Skalenfaktors, Z-Achse		0.01		% FS
		Skalafaktor Nichtlinearität, X- und Y-Achse		0.02		% FS
	Winkler-Zufallswanderung			0.15		°/ √hr
	Geräuschdichte			0.001		°/s/ √Hz
	Entschließung			3.052*10-7		/s/LSB
	Bandbreite			200		Hz
Beschleunigungsmesser	Dynamischer Messbereich			16	200	g
	Null Verzerrungsstabilität	Allan-Varianz		0.06		mg/kg
	Null Verzerrungsstabilität	Durchschnitt von 10 s (-40 °C ~ + 70 °C, konstante Temperatur)		0.4		mg/kg
	Null Verzerrung	Nullverzerrungsbereich		2		mg/kg
		Veränderung der Nullverzerrung innerhalb des gesamten Temperaturbereichs, Spitzenwert 1		4		mg/kg
		Wiederholbarkeit aufeinanderfolgender Starts		0.5		mg/kg
		Die Wiederholbarkeit wird täglich eingeleitet		0.8		mg/kg
		Temperaturkoeffizient bei Nullverzerrung		0.05	0.1	mg/°C

Tabelle 1. Produktindex 16488HB

Parameter		Prüfbedingungen	Mindestwert	Typischer Wert	Höchstwert	Einheit
	Skalafaktor	Genauigkeit des Skalenfaktors		0.5		%
	Skalafaktor	Nichtlinearität der Skalafaktoren		0.1		% FS
	Geschwindigkeit zufälliger Gang			0.029		m/s/ √hr
	Geräuschdichte			0.025		mg/ √Hz
	Entschließung			1.221*10-8		g/LSB
	Bandbreite			200		Hz
Magnetometer	Magnetfeldbereich	Brg, sexy		±13		Ausrüstung
	Magnetfeldbereich	Brg, z		± 25		Ausrüstung
	Entschließung			0.3		Meter
	Genauigkeit der Richtung	30 μT horizontale geomagnetische Komponente, 25 °C		± 25		Die
	Dynamischer Messbereich			2.5		Ausrüstung
	Null Verzerrung	Nichtmagnetische Umgebung		15		- Was ist los?
Barometer	Dynamischer Messbereich		300		1100	Mbar
Barometer	Null Verzerrung			4.5		Mbar
Kommunikationsschnittstelle	Einweg-SPI	Baud-Rate			15	MHz
	Einweg C A N	Baud-Rate			1	MHz
	Probenahmefrequenz	SPI		2460	2460	Hz
	Probenahmefrequenz	Kann		200
Elektrische Eigenschaften	Spannung		3.0	3.3	3.6	V
	Stromverbrauch				1.5	W
	Ripple	P-P			100	mV
	Zeit der Abwicklung	Von 0 V bis 3 V.			80	m
Strukturelle Merkmale	Größe			474414		mm
Strukturelle Merkmale	Gewicht			50		g
Nutzung Umgebung	Betriebstemperatur		- 40		70	°C
	Lagertemperatur		-45 Jahre.		75	°C
	Schwingungen			20 bis 2000 Hz, 60,06 g
	Wirkung			1000 g,0.5ms
Zuverlässig	MTBF			20000		h
Zuverlässig	Kontinuierliche Arbeitszeit			120		h
①: Berechnen Sie die Null-Abweichung des gesamten Temperaturänderungsprozesses, wobei die Temperaturänderungsrate ≤ 1 °C/min beträgt und der Temperaturbereich -40 °C ~ + 70 °C beträgt ②: Vibrationszustand ist 6,06 G, 20Hz ~ 2000Hz

Zeichnung
