All-in-One 10-Achsen-Smart-IMU mit integriertem Sensor-Fusionsalgorithmus

Name: All-in-One 10-Achsen-Smart-IMU mit integriertem Sensor-Fusionsalgorithmus
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 3,003.00 USD
Availability: InStock

Markenbezeichnung:	FIREPOWER
Modellnummer:	16488HB
MOQ:	1
Zahlungsbedingungen:	L/C, T/T
Versorgungsfähigkeit:	500/Monat

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

China

Messbereich:

3 °/h

Zero-Bias-Bereich, Z-Achse:

±0,07°/s

Zero-Bias-Bereich, X-Achse und Y-Achse:

±0,2°/s

Angular Random Walk:

0,15°/√Std

Geräuschdichte:

0,001°/s/ √Hz

Bandbreite:

200Hz

Verpackung Informationen:

Schwamm + Karton

Versorgungsmaterial-Fähigkeit:

500/Monat

Hervorheben:

Ein 10-Achsen-intelligenter IMU-Sensor

IMU mit Sensorfusionsalgorithmus

integriertes Gyrometermodul für Beschleunigungsmessgeräte

Produktbeschreibung

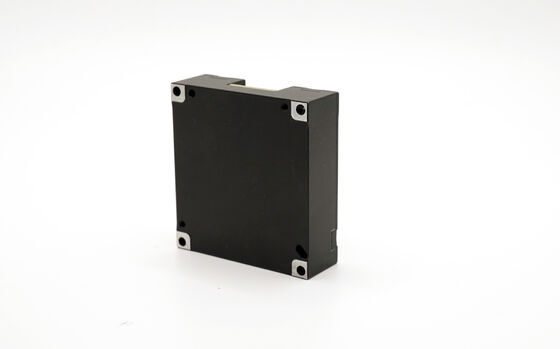

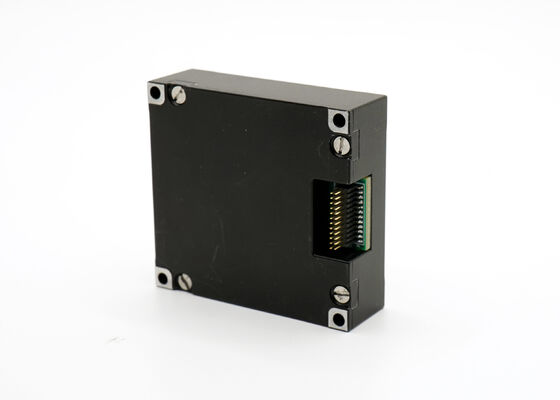

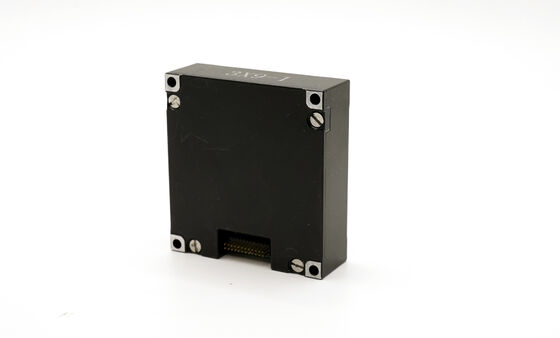

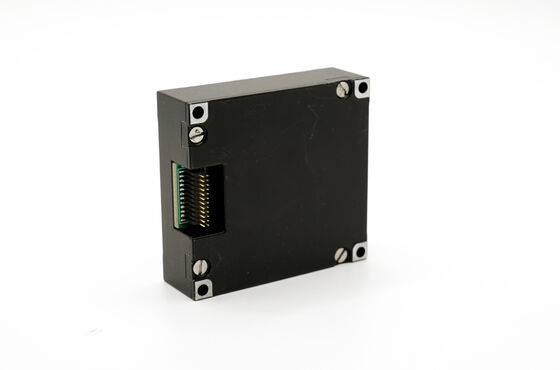

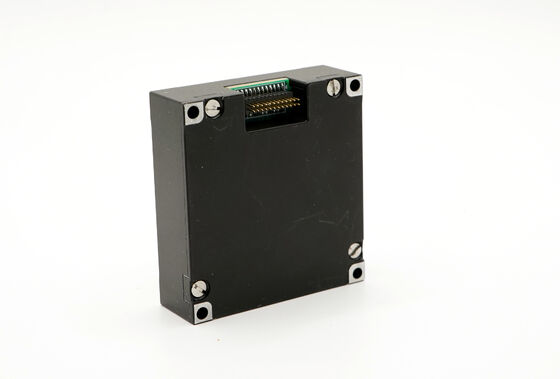

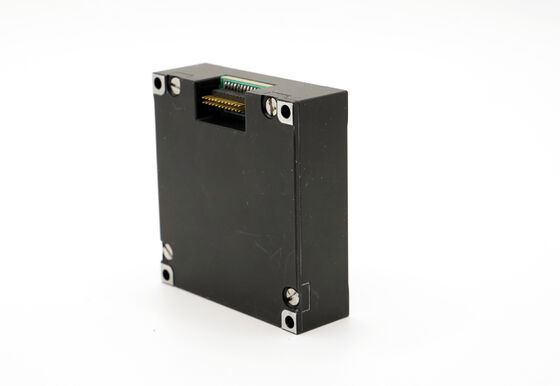

All-in-One 10-Achsen-Smart-IMU mit integriertem Sensor-Fusionsalgorithmus

Die IMU 16488HB ist ein vollständiges Trägheitsmesssystem, das ein dreiachsiges Gyroskop, ein Beschleunigungsmesser, ein Magnetometer und einen Drucksensor kombiniert.Fehlstellung, und andere Faktoren, liefert es genaue und zuverlässige Messungen für die dynamische und statische Analyse, die Daten über SPI oder UART ausgibt.

Technische Spezifikation

Parameter		Prüfbedingungen	Mindestwert	Typischer Wert	Höchstwert	Einheit
Gyroskop	Dynamischer Messbereich			500	2000	°/s
	Null Verzerrungsstabilität	Allan-Varianz, Z-Achse		0.8		°/h
		Allan-Varianz, Achsen X und Y		1.6		°/h
		Durchschnitt von 10 s (-40 °C ~ + 70 °C, konstante Temperatur) Z-Achse		3		°/h
		Durchschnitt von 10 s (-40 °C ~ + 70 °C, konstante Temperatur) X-Achse und Y-Achse		6		°/h
	Null Verzerrung	Null-Vorurteilsbereich, Z-Achse		±0.07		°/s
		Nullverzerrungsbereich, X- und Y-Achse		±0.2		°/s
		Nullverzerrungsänderung im gesamten Temperaturbereich, Z-Achse 1		±0.02		°/s
		Null Bias-Veränderung über Temperatur, X und Y Achse 1		±0.06		°/s
		Wiederholbarkeit des aufeinanderfolgenden Starts, Z-Achse		0.002
		Wiederholbarkeit des aufeinanderfolgenden Starts auf der X- und Y-Achse		0.006
		Tag für Tag wiederholbare Starterfolge, Z-Achse		0.003		/s
		Beginn der Wiederholung Tag für Tag, X-Achse und Y-Achse		0.009		°/s
		Effekt der linearen Beschleunigung auf die Verzerrung		0.002		°/s/g
		Einfluss der Vibration auf Nullverzerrung, Veränderung vor und nach der Vibration 2		0.002		°/s/g
		Einfluss der Vibration auf Nullverzerrung, Veränderung vor und während der Vibration 2		0.002		°/s/g
	Skalafaktor	Genauigkeit des Skalenfaktors, Z-Achse		0.3		%
		Skalafaktorgenauigkeit, X- und Y-Achse		0.6		%
		Nichtlinearität des Skalenfaktors, Z-Achse		0.01		% FS
		Skalafaktor Nichtlinearität, X- und Y-Achse		0.02		% FS
	Winkler-Zufallswanderung			0.15		°/ √hr
	Geräuschdichte			0.001		°/s/ √Hz
	Entschließung			3.052*10-7		/s/LSB
	Bandbreite			200		Hz
Beschleunigungsmesser	Dynamischer Messbereich			16	200	g
	Null Verzerrungsstabilität	Allan-Varianz		0.06		mg/kg
	Null Verzerrungsstabilität	Durchschnitt von 10 s (-40 °C ~ + 70 °C, konstante Temperatur)		0.4		mg/kg
	Null Verzerrung	Nullverzerrungsbereich		2		mg/kg
		Veränderung der Nullverzerrung innerhalb des gesamten Temperaturbereichs, Spitzenwert 1		4		mg/kg
		Wiederholbarkeit aufeinanderfolgender Starts		0.5		mg/kg
		Die Wiederholbarkeit wird täglich eingeleitet		0.8		mg/kg
		Temperaturkoeffizient bei Nullverzerrung		0.05	0.1	mg/°C
Magnetometer	Magnetfeldbereich	Brg, sexy		±13		Ausrüstung
	Magnetfeldbereich	Brg, z		± 25		Ausrüstung
	Entschließung			0.3		Meter
	Genauigkeit der Richtung	30 μT horizontale geomagnetische Komponente, 25 °C		± 25		Die
	Dynamischer Messbereich			2.5		Ausrüstung
	Null Verzerrung	Nichtmagnetische Umgebung		15		- Was ist los?
Barometer	Dynamischer Messbereich		300		1100	Mbar
Barometer	Null Verzerrung			4.5		Mbar
Kommunikationsschnittstelle	Einweg-SPI	Baud-Rate			15	MHz
	Einweg C A N	Baud-Rate			1	MHz
	Probenahmefrequenz	SPI		2460	2460	Hz
	Probenahmefrequenz	Kann		200
Elektrische Eigenschaften	Spannung		3.0	3.3	3.6	V
	Stromverbrauch				1.5	W
	Ripple	P-P			100	mV
	Zeit der Abwicklung	Von 0 V bis 3 V.			80	m
Strukturelle Merkmale	Größe			474414		mm
Strukturelle Merkmale	Gewicht			50		g
Zuverlässig	MTBF			20000		h
Zuverlässig	Kontinuierliche Arbeitszeit			120		h
①: Berechnen Sie die Null-Abweichung des gesamten Temperaturänderungsprozesses, wobei die Temperaturänderungsrate ≤ 1 °C/min beträgt und der Temperaturbereich -40 °C ~ + 70 °C beträgt ②: Vibrationszustand ist 6,06 G, 20Hz ~ 2000Hz

Tabelle 1. Produktindex 16488HB
