ADIS16475 Vollkalibrierte IMU mit Temperatur- und Fehlausrichtungskompensation

Name: ADIS16475 Vollkalibrierte IMU mit Temperatur- und Fehlausrichtungskompensation
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 500 USD
Availability: InStock

Markenbezeichnung:	FIREPOWER
Modellnummer:	16488HB
MOQ:	1
Preis:	500$
Zahlungsbedingungen:	L/C, T/T
Versorgungsfähigkeit:	500/Monat

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

China

Angular Random Walk:

0.15°/√h

Null-Bias-Stabilität:

0,8°/h

Kommunikationsschnittstelle:

1 Kanal SPI/CAN

Beschleunigungsmesser-Random Walk:

0,05–0,07 m/s/h-², 1 Sigma

Maximale Winkelrate:

±500/2000°/s

Genauigkeit des Gyro-Skalierungsfaktors:

0,3%

Beschleunigungsbereich:

±16/200g

Größe:

47×44×14mm

Verpackung Informationen:

Schwamm + Karton

Versorgungsmaterial-Fähigkeit:

500/Monat

Hervorheben:

voll kalibrierter IMU-Sensor

IMU mit Temperaturkompensation

Ausgleichsbeschleunigungsmessgerät IMU

Produktbeschreibung

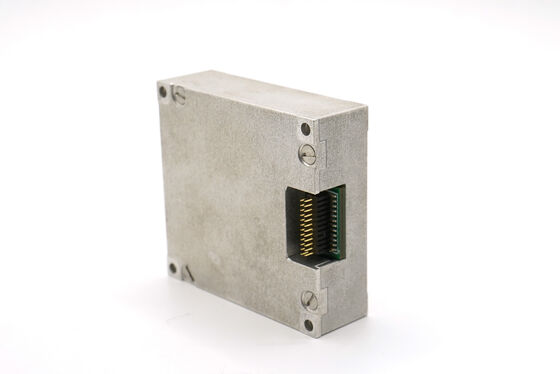

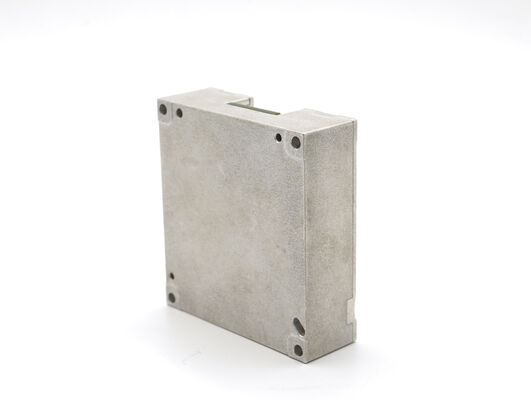

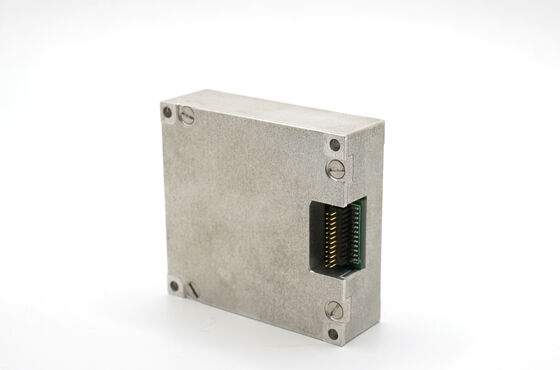

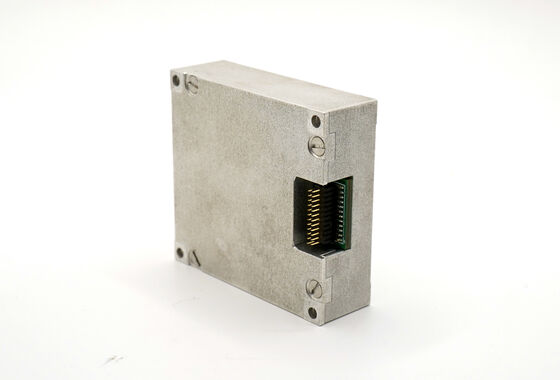

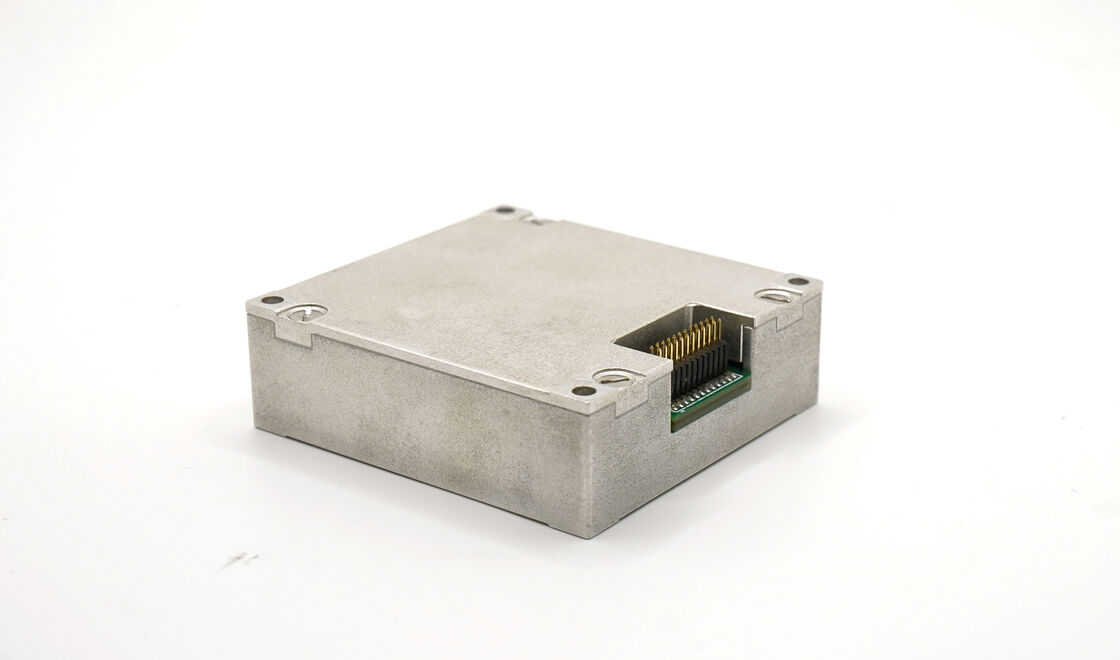

ADIS16475 Vollständig kalibriertes IMU mit Temperatur- und Fehlausrichtungskompensation

Das 16488HB IMU liefert hochpräzise Bewegungserfassung und verfügt über ein Drei-Achsen-MEMS-Gyroskop und einen Beschleunigungsmesser. Mit einer hohen MTBF und einem robusten Design kann dieses Gerät das Adis 16497 in Anwendungen ersetzen, die eine zuverlässige Bewegungserfassung erfordern, wie z. B. Vermessung, unbemannte Fahrzeuge und Kommunikation in Bewegung.

Produktmerkmale

Digitales Drei-Achsen-Gyroskop

±2000°/s dynamischer Messbereich
Nullpunktstabilität: 3°/h (GJB, 10S, Z-Achse), 0,8°/h (ALLAN, Z-Achse)

Digitaler Triaxial-Beschleunigungsmesser

±200g dynamischer Messbereich
Nullpunktstabilität: 0,4 mg (GJB, 10S), 0,06 mg (ALLAN)

Zusätzliche Sensoren

Digitaler Triaxial-Magnetometer: 2,5 Gauß
Digitales Barometer: 300 mbar ~ 1100 mbar

Leistung & Zuverlässigkeit

Hohe Zuverlässigkeit: MTBF 20.000 Stunden
Garantierte Genauigkeit im vollen Temperaturbereich (-40℃ bis +80℃)
Eingebauter Hochleistungs-Temperaturkalibrierungs- und Kompensationsalgorithmus
Geeignet für den Betrieb unter starker Vibration (6,06 G, 20-2000 Hz)
Geeignet für den Betrieb unter großen Stoßbedingungen (1000 G, 0,5 ms)

Technische Daten

Parameter	Testbedingungen	Minimum	Typisch	Maximum	Einheit
Gyroskop
Dynamischer Messbereich			500	2000	°/s
Nullpunktstabilität	Allan-Varianz, Z-Achse		0,8		°/h
Nullpunktstabilität	Allan-Varianz, X- und Y-Achse		1,6		°/h
Nullpunktstabilität	10s-Mittelwert (-40℃ bis +70℃, konstante Temperatur), Z-Achse		3		°/h
Nullpunktstabilität	10s-Mittelwert (-40℃ bis +70℃, konstante Temperatur), X-Achse und Y-Achse		6		°/h
Nullpunkt	Nullpunktbereich, Z-Achse		±0,07		°/s
Nullpunkt	Nullpunktbereich, X-Achse und Y-Achse		±0,2		°/s
Nullpunktänderung im vollen Temperaturbereich	Z-Achse		±0,02		°/s
Nullpunktänderung über der Temperatur	X- und Y-Achse		±0,06		°/s
Wiederholbarkeit aufeinanderfolgender Starts	Z-Achse		0,002
Wiederholbarkeit aufeinanderfolgender Starts	X-Achse und Y-Achse		0,006
Wiederholbarkeit des Starts von Tag zu Tag	Z-Achse		0,003		/s
Wiederholung des Starts von Tag zu Tag	X-Achse und Y-Achse		0,009		°/s
Auswirkung der linearen Beschleunigung auf die Vorspannung			0,002		°/s/g
Einfluss von Vibrationen auf den Nullpunkt	Änderung vor und nach der Vibration		0,002		°/s/g
Einfluss von Vibrationen auf den Nullpunkt	Änderung vor und während der Vibration		0,002		°/s/g
Genauigkeit des Skalierungsfaktors	Z-Achse		0,3		%
Genauigkeit des Skalierungsfaktors	X- und Y-Achse		0,6		%
Nichtlinearität des Skalierungsfaktors	Z-Achse		0,01		%FS
Nichtlinearität des Skalierungsfaktors	X- und Y-Achse		0,02		%FS
Winkelzufallsbewegung			0,15		°/√hr
Rauschdichte			0,001		°/s/√Hz
Auflösung			3,052*10⁻⁷		/s/LSB
Bandbreite			200		Hz
Beschleunigungsmesser
Dynamischer Messbereich			16	200	g
Nullpunktstabilität	Allan-Varianz		0,06		mg
Nullpunktstabilität	10s-Mittelwert (-40℃ bis +70℃, konstante Temperatur)		0,4		mg
Nullpunktbereich			2		mg
Änderung des Nullpunkts innerhalb des gesamten Temperaturbereichs	Spitze-zu-Spitze-Wert		4		mg
Wiederholbarkeit aufeinanderfolgender Starts			0,5		mg
Wiederholbarkeit, die täglich initiiert wird			0,8		mg
Temperaturkoeffizient des Nullpunkts		0,05	0,1		mg/℃
Genauigkeit des Skalierungsfaktors			0,5		%
Nichtlinearität des Skalierungsfaktors			0,1		%FS
Geschwindigkeitszufallsbewegung			0,029		m/s/√hr
Rauschdichte			0,025		mg/√Hz
Auflösung			1,221*10⁻⁸		g/LSB
Bandbreite			200		Hz
Magnetometer
Magnetfeldbereich	Brg,xy		±13		Gauß
Magnetfeldbereich	Brg,z		±25		Gauß
Auflösung			0,3		μT
Genauigkeit der Richtung	30μT horizontaler geomagnetischer Anteil, 25℃		±2,5		Grad
Dynamischer Messbereich			2,5		Gauß
Nullpunkt	Nicht-magnetische Umgebung		15		mGauß
Barometer
Dynamischer Messbereich		300		1100	mbar
Nullpunkt			4,5		mbar
Kommunikationsschnittstelle
Baudrate	1-Wege-SPI			15	MHz
Baudrate	1-Wege-CAN			1	MHz
Abtastfrequenz	SPI	2460	2460		Hz
Abtastfrequenz	CAN		200		Hz
Elektrische Eigenschaften
Spannung		3,0	3,3	3,6	V
Stromverbrauch			1,5		W
Welligkeit	P-P			100	mV
Einschwingzeit	Von 0 V bis 3,3 V			80	ms
Strukturelle Eigenschaften
Größe			474414		mm
Gewicht			50		g
Umgebungsbedingungen
Betriebstemperatur		-40		70	℃
Lagertemperatur		-45		75	℃
Vibration			20-2000Hz, 6,06g
Aufprall			1000g, 0,5ms
Zuverlässigkeit
MTBF			20000		h
Kontinuierliche Arbeitszeit			120		h

Hinweis ①: Berechnen Sie die Nullpunktsabweichung des gesamten Temperaturänderungsprozesses, die Temperaturänderungsrate beträgt ≤1℃/min und der Temperaturbereich beträgt -40℃ bis +70℃
Hinweis ②: Die Vibrationsbedingung beträgt 6,06 G, 20 Hz-2000 Hz
