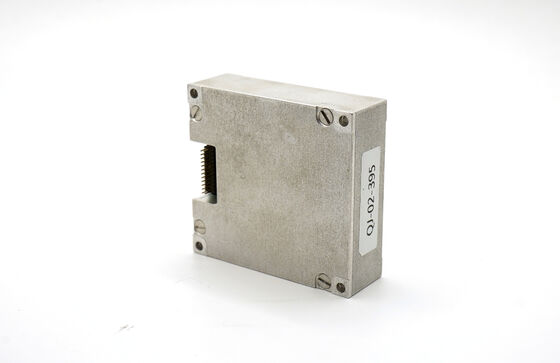

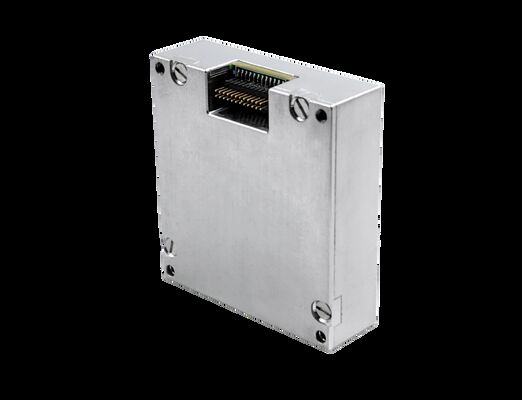

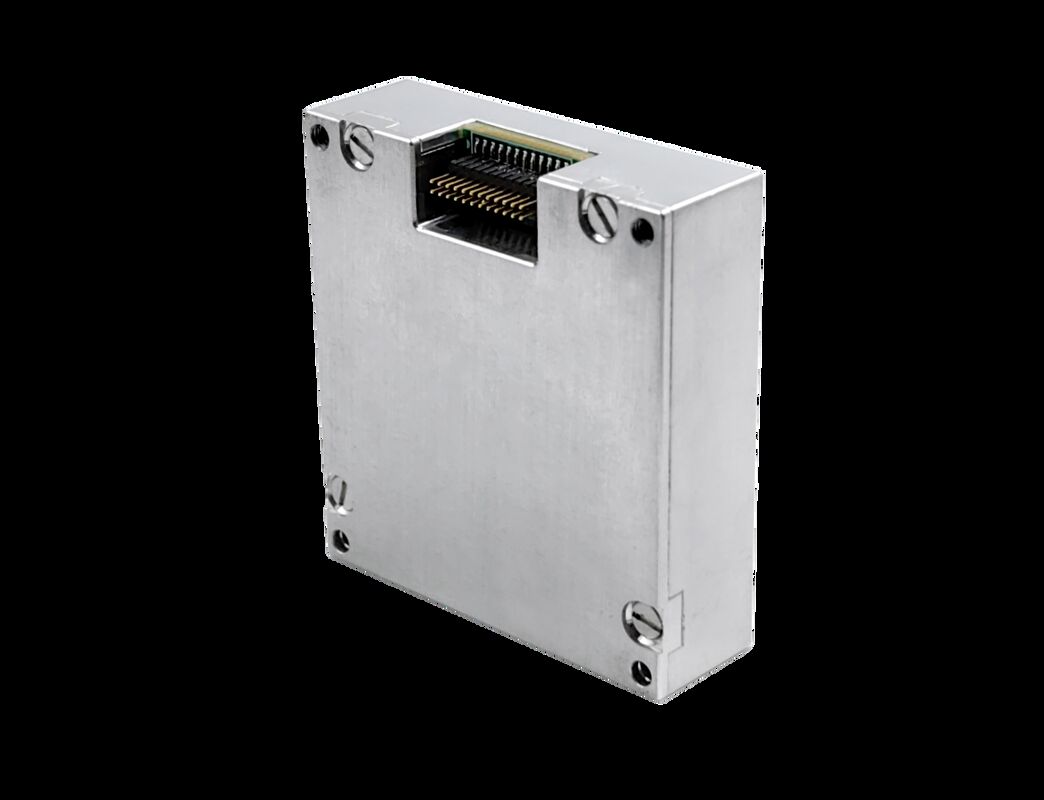

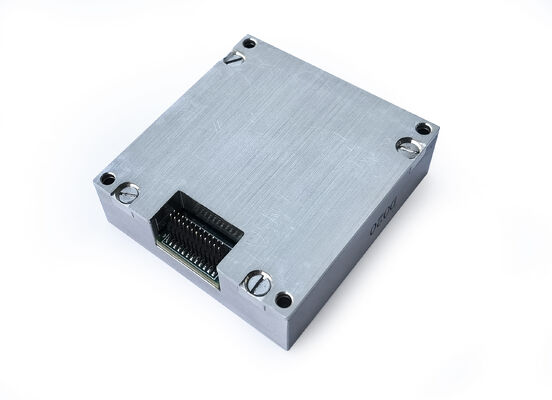

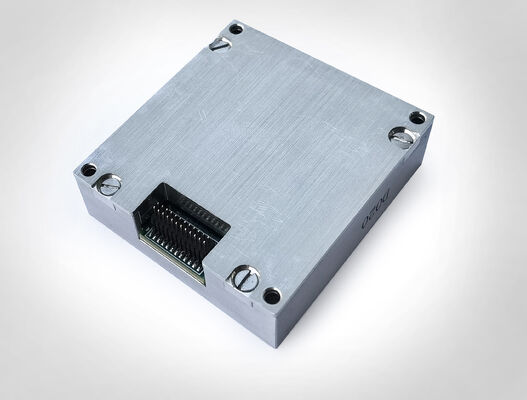

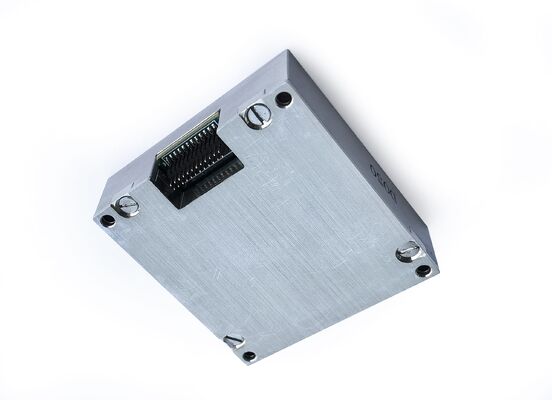

Inertialmessgerät der nächsten Generation für die Präzisionsnavigation

Name: Inertialmessgerät der nächsten Generation für die Präzisionsnavigation
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 500 USD
Availability: InStock

Markenbezeichnung:	FIREPOWER
Modellnummer:	16488HB
MOQ:	1
Preis:	500$
Zahlungsbedingungen:	L/C, T/T
Versorgungsfähigkeit:	500/Monat

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

China

Dynamischer Messbereich:

500/2000 °/s

Gyro-Bias-Stabilität:

0,8°/h

Zufälliger Spaziergang:

0.15°/√h

Reichweite des Beschleunigungsmessers:

16/200g

Gesamtabmessungen:

47×44×14

Schnittstelle:

CAN/SPI

Verpackung Informationen:

Schwamm + Karton

Versorgungsmaterial-Fähigkeit:

500/Monat

Hervorheben:

10-Achsen-IMU für die Präzisionsnavigation

Trägheitsmessgerät mit Gyroskop

mit einem Hochgenauigkeits-IMU-Beschleunigungssensor

Produktbeschreibung

Next-Generation 10-Achsen-Inertialmesseinheit für Präzisionsnavigation

Produktübersicht

Die 16488HB IMU verfügt über integrierte Hochleistungs-MEMS-Sensoren, die außergewöhnliche Bewegungserfassungsmöglichkeiten bieten. Fortschrittliche Temperaturkalibrierungs- und Kompensationsalgorithmen gewährleisten hohe Genauigkeit in dynamischen Umgebungen. Diese Einheit dient als ideale Alternative zur Adis 16497 und bietet überlegene Leistung für unbemannte Bewegungsträger und Kartierungssysteme.

Produktmerkmale

Dreiaxiales digitales Gyroskop: ±2000°/s dynamischer Messbereich; Nullpunktstabilität: 3°/h (GJB, 10S, Z-Achse), 0,8°/h (ALLAN, Z-Achse)
Triaxialer digitaler Beschleunigungsmesser: ±200g dynamischer Messbereich; Nullpunktstabilität: 0,4 mg (GJB, 10S), 0,06 mg (ALLAN)
Triaxialer digitaler Magnetometer: 2,5 Gauß
Digitales Barometer: 300 mbar ~ 1100 mbar
Hohe Zuverlässigkeit: MTBF 20.000 Stunden
Garantierte Genauigkeit im vollen Temperaturbereich (-40℃ bis +80℃): Integrierter Hochleistungs-Temperaturkalibrierungs- und Kompensationsalgorithmus
Vibrationsfestigkeit: Geeignet für den Betrieb unter starker Vibration (6,06 G, 20-2000 Hz)
Stoßfestigkeit: Geeignet für den Betrieb unter großen Stoßbedingungen (1000 G, 0,5 ms)

Technische Daten

Parameter	Testbedingungen	Min. Wert	Typischer Wert	Max. Wert	Einheit
Gyroskop
Dynamischer Messbereich			500	2000	°/s
Nullpunktstabilität	Allan-Varianz, Z-Achse		0,8		°/h
Nullpunktstabilität	Allan-Varianz, X- und Y-Achse		1,6		°/h
Nullpunktstabilität	10s Durchschnitt (-40℃ bis +70℃, konstante Temperatur), Z-Achse		3		°/h
Nullpunktstabilität	10s Durchschnitt (-40℃ bis +70℃, konstante Temperatur), X- und Y-Achse		6		°/h
Nullpunkt	Nullpunktbereich, Z-Achse		±0,07		°/s
Nullpunkt	Nullpunktbereich, X- und Y-Achse		±0,2		°/s
Nullpunktänderung im vollen Temperaturbereich, Z-Achse			±0,02		°/s
Nullpunktänderung über der Temperatur, X- und Y-Achse			±0,06		°/s
Wiederholbarkeit des sukzessiven Starts, Z-Achse			0,002
Wiederholbarkeit des sukzessiven Starts, X- und Y-Achse			0,006
Wiederholbarkeit des täglichen Starts, Z-Achse			0,003		/s
Wiederholbarkeit des täglichen Starts, X- und Y-Achse			0,009		°/s
Auswirkung der linearen Beschleunigung auf die Vorspannung			0,002		°/s/g
Einfluss von Vibrationen auf den Nullpunkt, Änderung vor und nach der Vibration			0,002		°/s/g
Einfluss von Vibrationen auf den Nullpunkt, Änderung vor und während der Vibration			0,002		°/s/g
Genauigkeit des Skalierungsfaktors, Z-Achse			0,3		%
Genauigkeit des Skalierungsfaktors, X- und Y-Achse			0,6		%
Nichtlinearität des Skalierungsfaktors, Z-Achse			0,01		%FS
Nichtlinearität des Skalierungsfaktors, X- und Y-Achse			0,02		%FS
Winkelrauschen			0,15		°/√hr
Rauschdichte			0,001		°/s/√Hz
Auflösung			3,052*10⁻⁷		/s/LSB
Bandbreite			200		Hz
Beschleunigungsmesser
Dynamischer Messbereich			16	200	g
Nullpunktstabilität	Allan-Varianz		0,06		mg
Nullpunktstabilität	10s Durchschnitt (-40℃ bis +70℃, konstante Temperatur)		0,4		mg
Nullpunktbereich			2		mg
Änderung des Nullpunkts innerhalb des gesamten Temperaturbereichs, Spitze-zu-Spitze-Wert		4		mg
Wiederholbarkeit sukzessiver Starts			0,5		mg
Wiederholbarkeit täglich initiiert			0,8		mg
Temperaturkoeffizient des Nullpunkts		0,05	0,1		mg/℃
Genauigkeit des Skalierungsfaktors			0,5		%
Nichtlinearität des Skalierungsfaktors			0,1		%FS
Geschwindigkeitsrauschen			0,029		m/s/√hr
Rauschdichte			0,025		mg/√Hz
Auflösung			1,221*10⁻⁸		g/LSB
Bandbreite			200		Hz
Magnetometer
Magnetfeldbereich	Brg,xy		±13		Gauß
Magnetfeldbereich	Brg,z		±25		Gauß
Auflösung			0,3		μT
Genauigkeit der Ausrichtung	30 μT horizontaler geomagnetischer Komponente, 25℃		±2,5		Grad
Dynamischer Messbereich			2,5		Gauß
Nullpunkt	Nicht-magnetische Umgebung		15		mGauß
Barometer
Dynamischer Messbereich		300		1100	mbar
Nullpunkt			4,5		mbar
Kommunikationsschnittstelle
1-Wege-SPI	Baudrate			15	MHz
1-Wege-CAN	Baudrate			1	MHz
Abtastfrequenz	SPI	2460	2460		Hz
Abtastfrequenz	CAN	200
Elektrische Eigenschaften
Spannung		3,0	3,3	3,6	V
Stromverbrauch				1,5	W
Welligkeit	P-P			100	mV
Einschwingzeit	Von 0V bis 3,3V			80	ms
Strukturelle Eigenschaften
Größe			474414		mm
Gewicht			50		g
Umgebungsbedingungen
Betriebstemperatur		-40		70	℃
Lagertemperatur		-45		75	℃
Vibration			20-2000Hz, 6,06g
Stoß			1000g, 0,5ms
Zuverlässigkeit
MTBF			20000		h
Kontinuierliche Arbeitszeit			120		h

①: Berechnen Sie die Nullpunktsabweichung des gesamten Temperaturänderungsprozesses, die Temperaturänderungsrate beträgt ≤1℃/min, und der Temperaturbereich beträgt -40℃ bis +70℃

②: Die Vibrationsbedingung beträgt 6,06 G, 20 Hz bis 2000 Hz

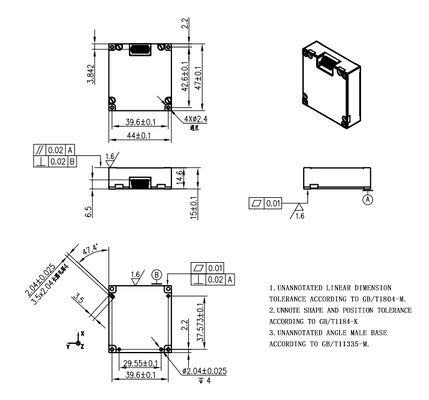

Umrisszeichnung
