Hohe Stabilität Adis16497 10-Achsen Trägheitsmessgerät für die Position von autonomen Fahrzeugen

Name: Hohe Stabilität Adis16497 10-Achsen Trägheitsmessgerät für die Position von autonomen Fahrzeugen
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 500 USD
Availability: InStock

Markenbezeichnung:	FIREPOWER
Modellnummer:	16488HB
MOQ:	1
Preis:	500$
Zahlungsbedingungen:	L/C, T/T
Versorgungsfähigkeit:	500/Monat

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

China

Kalibrierung:

Werkseitig kalibriert

Gryo-Alan-Varianz:

00,8°/h

Gyroskop-Strecke:

500/2000 °/s

Größe:

47×44×14mm

Barometer:

300mbar

Kommunikationsschnittstelle:

1-Kanal-SPI/CAN

Verpackung Informationen:

Schwamm + Karton

Versorgungsmaterial-Fähigkeit:

500/Monat

Hervorheben:

Adis16497 10-Achsen-IMU

Einheit zur Messung der Inertialkraft mit hoher Stabilität

Autonome Fahrzeugpositionierungs-IMU

Produktbeschreibung

Hochstabile ADIS16497 10-Achsen-Trägheitsmesseinheit

Konzipiert für die Positionierung autonomer Fahrzeuge und Hochleistungsanwendungen

Produktübersicht

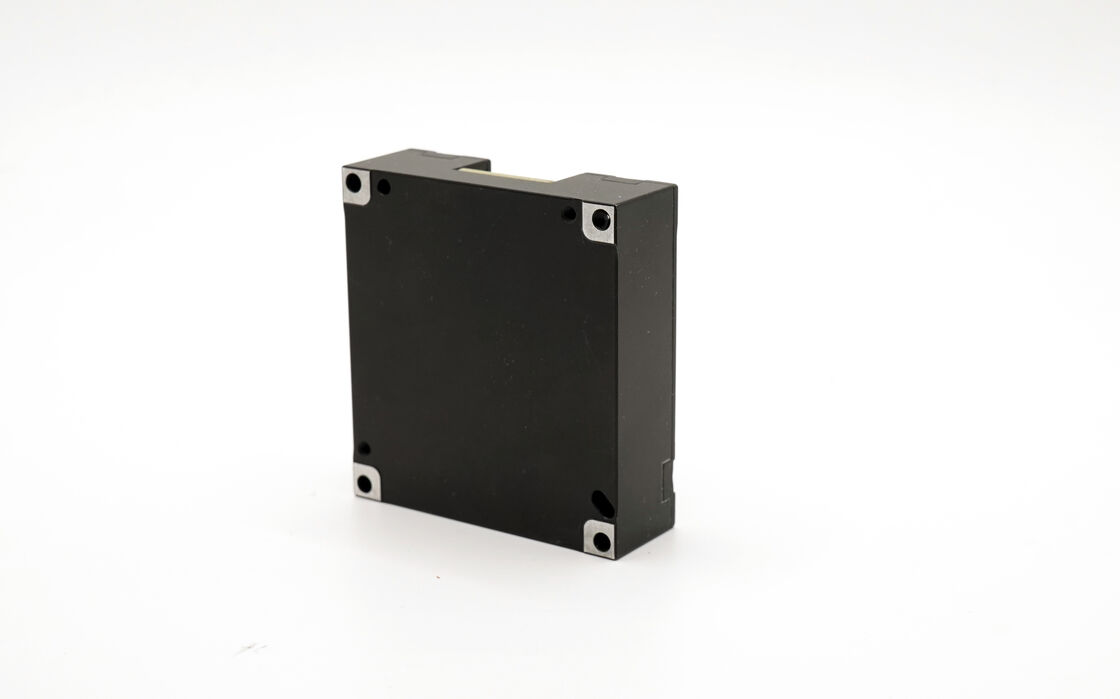

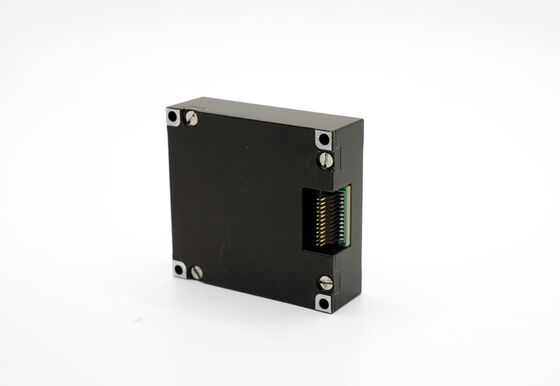

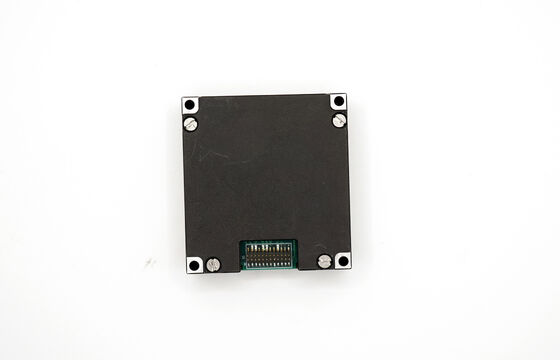

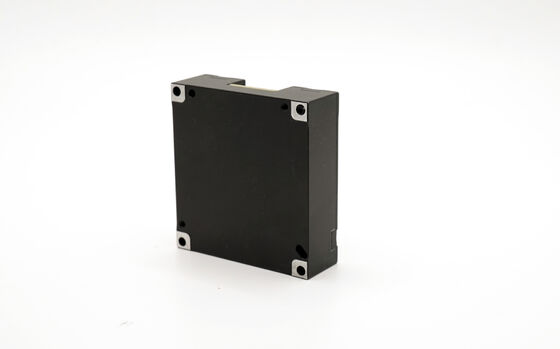

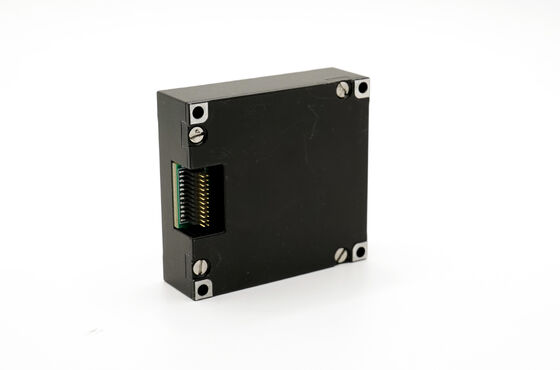

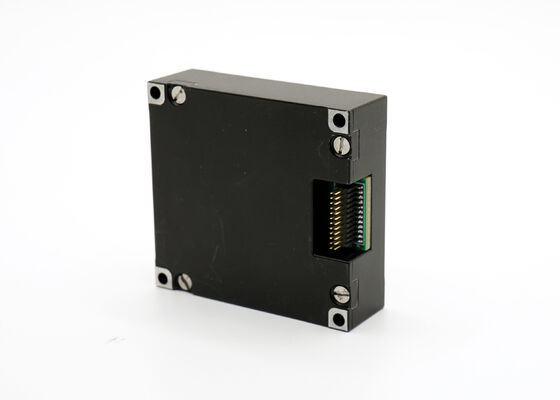

Die 16488HB IMU ist eine MEMS-basierte Trägheitsmesseinheit, die für anspruchsvolle Anwendungen entwickelt wurde, die Präzision und Zuverlässigkeit erfordern. Mit einem Dynamikbereich von ±2000º/s und ±200g ist diese Einheit ideal für unbemannte Bewegungsträger, mobile Kommunikationssysteme und Stabilisierungsplattformen. Sie dient als direkter Ersatz für die ADIS16497 und bietet verbesserte Genauigkeit und überlegene Leistung.

Hauptmerkmale

Digitales Drei-Achsen-Gyroskop

±2000º/s dynamischer Messbereich
Nullpunktstabilität: 3°/h (GJB, 10S, Z-Achse), 0,8°/h (Allan, Z-Achse)

Digitaler Drei-Achsen-Beschleunigungsmesser

±200g dynamischer Messbereich
Nullpunktstabilität: 0,4 mg (GJB, 10S), 0,06 mg (Allan)

Zusätzliche Sensoren

Digitaler Drei-Achsen-Magnetometer: 2,5 Gauß
Digitales Barometer: 300-1100 mbar Bereich

Leistung & Zuverlässigkeit

Hohe Zuverlässigkeit: MTBF 20.000 Stunden
Garantierte Genauigkeit über den gesamten Temperaturbereich (-40℃ bis +80℃)
Eingebaute Hochleistungs-Temperaturkalibrierung und -kompensation
Funktioniert unter starken Vibrationen (6,06 G, 20-2000 Hz)
Hält großen Stoßbedingungen stand (1000 G, 0,5 ms)

Technische Daten

Parameter	Testbedingungen	Min. Wert	Typischer Wert	Max. Wert	Einheit
Gyroskop
Dynamischer Messbereich		500		2000	°/s
Nullpunktstabilität	Allan-Varianz, Z-Achse		0,8		°/h
Nullpunktstabilität	Allan-Varianz, X- und Y-Achse		1,6		°/h
Nullpunktstabilität	10s Durchschnitt (-40℃~+70℃), Z-Achse		3		°/h
Nullpunktstabilität	10s Durchschnitt (-40℃~+70℃), X- und Y-Achse		6		°/h
Nullpunkt	Nullpunktbereich, Z-Achse		±0,07		°/s
Nullpunkt	Nullpunktbereich, X- und Y-Achse		±0,2		°/s
Nullpunktänderung	Voller Temperaturbereich, Z-Achse		±0,02		°/s
Nullpunktänderung	Voller Temperaturbereich, X- und Y-Achse		±0,06		°/s
Wiederholbarkeit des aufeinanderfolgenden Starts	Z-Achse		0,002
Wiederholbarkeit des aufeinanderfolgenden Starts	X- und Y-Achse		0,006
Tägliche Startwiederholbarkeit	Z-Achse		0,003		°/s
Tägliche Startwiederholbarkeit	X- und Y-Achse		0,009		°/s
Auswirkung der linearen Beschleunigung auf die Vorspannung			0,002		°/s/g
Einfluss von Vibrationen auf den Nullpunkt	Änderung vor und nach der Vibration		0,002		°/s/g
Einfluss von Vibrationen auf den Nullpunkt	Änderung vor und während der Vibration		0,002		°/s/g
Genauigkeit des Skalierungsfaktors	Z-Achse		0,3		%
Genauigkeit des Skalierungsfaktors	X- und Y-Achse		0,6		%
Nichtlinearität des Skalierungsfaktors	Z-Achse		0,01		%FS
Nichtlinearität des Skalierungsfaktors	X- und Y-Achse		0,02		%FS
Winkelrauschen			0,15		°/√hr
Rauschdichte			0,001		°/s/√Hz
Auflösung			3,052*10⁻⁷		°/s/LSB
Bandbreite			200		Hz
Beschleunigungsmesser
Dynamischer Messbereich		16		200	g
Nullpunktstabilität	Allan-Varianz		0,06		mg
Nullpunktstabilität	10s Durchschnitt (-40℃~+70℃)		0,4		mg
Nullpunktbereich			2		mg
Nullpunktänderung	Voller Temperaturbereich, Spitze-zu-Spitze		4		mg
Wiederholbarkeit des aufeinanderfolgenden Starts			0,5		mg
Tägliche Startwiederholbarkeit			0,8		mg
Temperaturkoeffizient des Nullpunkts		0,05	0,1		mg/℃
Genauigkeit des Skalierungsfaktors			0,5		%
Nichtlinearität des Skalierungsfaktors			0,1		%FS
Geschwindigkeitsrauschen			0,029		m/s/√hr
Rauschdichte			0,025		mg/√Hz
Auflösung			1,221*10⁻⁸		g/LSB
Bandbreite			200		Hz
Magnetometer
Magnetfeldreichweite	Brg,xy		±13		Gauß
Magnetfeldreichweite	Brg,z		±25		Gauß
Auflösung			0,3		μT
Genauigkeit der Richtung	30μT horizontaler geomagnetischer Anteil, 25℃		±2,5		Grad
Dynamischer Messbereich			2,5		Gauß
Nullpunkt	Nicht-magnetische Umgebung		15		mGauß
Barometer
Dynamischer Messbereich		300		1100	mbar
Nullpunkt			4,5		mbar
Kommunikationsschnittstelle
Baudrate	1-Wege-SPI			15	MHz
Baudrate	1-Wege-CAN			1	MHz
Abtastfrequenz	SPI	2460	2460		Hz
Abtastfrequenz	CAN		200		Hz
Elektrische Eigenschaften
Spannung		3,0	3,3	3,6	V
Stromverbrauch				1,5	W
Welligkeit	P-P			100	mV
Einschwingzeit	Von 0 V bis 3,3 V			80	ms
Strukturelle Eigenschaften
Größe			474414		mm
Gewicht			50		g
Umgebungsbedingungen
Betriebstemperatur		-40		70	℃
Lagertemperatur		-45		75	℃
Vibration	20-2000Hz, 6,06g
Stoß	1000g, 0,5ms
Zuverlässigkeit
MTBF			20000		h
Kontinuierliche Arbeitszeit			120		h

①: Berechnen Sie die Nullpunktsabweichung des gesamten Temperaturänderungsprozesses, Temperaturänderungsrate ≤1℃/min, Temperaturbereich -40℃~+70℃

②: Vibrationsbedingung ist 6,06 G, 20 Hz~2000 Hz

Umrisszeichnung
