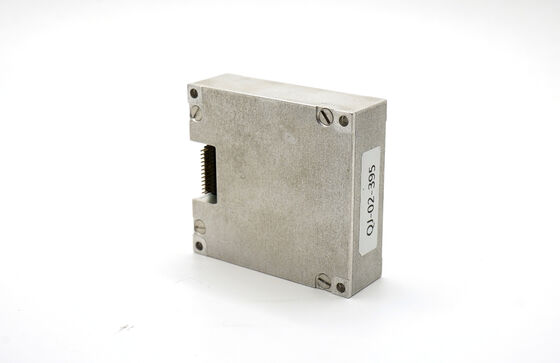

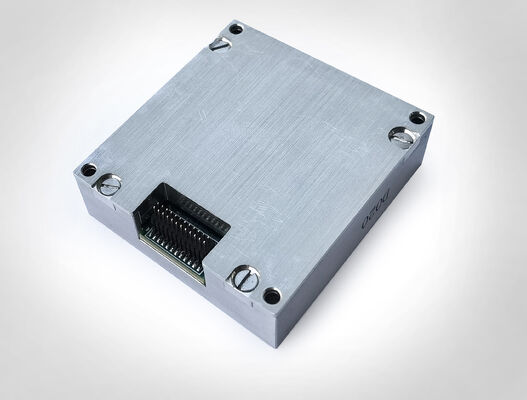

10-Achsen IMU Sensor ±0.8°/h Biasstabilität, geringes Rauschen für Drohnen-Lagekontrolle

Name: 10-Achsen IMU Sensor ±0.8°/h Biasstabilität, geringes Rauschen für Drohnen-Lagekontrolle
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 500 USD
Availability: InStock

Markenbezeichnung:	FIREPOWER
Modellnummer:	16488HB
MOQ:	1
Preis:	500$
Zahlungsbedingungen:	L/C, T/T
Versorgungsfähigkeit:	500/Monat

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

China

Gyroskop-Strecke:

500/2000 º/s

Null-Bias-Stabilität:

0,8°/h

Beschleunigungsmesser-Bias:

00,06 mg

Schnittstelle:

SPI/CAN

Gewichte:

50g

Stromverbrauch:

1,5W

Produktname:

IMU Gyro für UAVs

Abmessungen:

47×44×14mm

Verpackung Informationen:

Schwamm + Karton

Versorgungsmaterial-Fähigkeit:

500/Monat

Hervorheben:

10-Achsen IMU Sensor für Drohnen

Rauscharmes IMU-Gyroskop

Hochstabile Drohnen-Lagekontrolle

Produktbeschreibung

10-Achsen-IMU-Sensor mit ±0,8°/h Biasstabilität

Hochleistungs-Einheit für Trägheitsmessungen, die für Anwendungen zur Einstellungskontrolle von Drohnen mit außergewöhnlicher Präzision und geringen Geräuschpegeln ausgelegt ist.

Produktübersicht

Die 16488HB Trägheitsmessgerät liefert außergewöhnliche Leistung mit seinem dreiachsigen Gyroskop und Beschleunigungsmesser.Diese Einheit bietet eine verbesserte Stabilität und Zuverlässigkeit, so dass es ein idealer Ersatz für die Adis 16497 in Anwendungen mit hoher Präzision und Anpassungsfähigkeit ist.

Wesentliche Merkmale

Dreiachsiges digitales Gyroskop:Dynamischer Messbereich von ±2000°/s mit einer Stabilität von 3°/h (GJB, 10S, Z-Achse) und 0,8°/h (ALLAN, Z-Achse)
Triaxialer digitaler Beschleunigungsmesser:±200 g dynamischer Messbereich mit nuller Biasstabilität von 0,4 mg (GJB, 10S) und 0,06 mg (ALLAN)
Triaxial-Digitalmagnetometer:2Dynamischer Messbereich von 0,5 Gauss
Digitales Barometer:Betriebsbereich von 300-1100mbar
Hohe ZuverlässigkeitMTBF 20.000 Stunden
Vollständige Temperaturgenauigkeit:Garantierte Leistung von -40 °C bis +80 °C mit eingebauter Temperaturkalibrierung und -kompensation
Schwingungswiderstand:geeignet für den Betrieb unter starken Schwingungen (6,06 G, 20-2000 Hz)
Schlagfestigkeit:mit einer Breite von mehr als 10 mm,

Technische Spezifikation

Gyroskopparameter

Parameter	Prüfbedingungen	Typischer Wert	Maximalwert	Einheit
Dynamischer Messbereich		500	2000	°/s
Null Verzerrungsstabilität	Allan-Varianz, Z-Achse	0.8		°/h
Null Verzerrungsstabilität	Allan-Varianz, Achsen X und Y	1.6		°/h
Null Verzerrungsstabilität	Durchschnitt von 10 Sekunden (-40°C bis +70°C, Konstante Temperatur), Z-Achse	3		°/h
Null Verzerrungsstabilität	Durchschnitt der 10 Sekunden (-40°C bis +70°C, konstante Temperatur), X- und Y-Achse	6		°/h
Null Verzerrung	Null-Vorurteilsbereich, Z-Achse	±0.07		°/s
Null Verzerrung	Nullverzerrungsbereich, X- und Y-Achse	±0.2		°/s
Null Verzerrungsänderung im gesamten Temperaturbereich	Z-Achse	±0.02		°/s
Null Verzerrung über die Temperatur	X- und Y-Achsen	±0.06		°/s
Wiederholbarkeit des aufeinanderfolgenden Starts	Z-Achse	0.002
Wiederholbarkeit des aufeinanderfolgenden Starts	X-Achse und Y-Achse	0.006
Wiederholbarkeit des Tagesbeginns	Z-Achse	0.003		/s
Beginnen Sie Tag für Tag mit der Wiederholung.	X-Achse und Y-Achse	0.009		°/s
Wirkung der linearen Beschleunigung auf die Verzerrung		0.002		°/s/g
Einfluss der Vibration auf Nullverzerrung	Veränderung vor und nach der Vibration	0.002		°/s/g
Einfluss der Vibration auf Nullverzerrung	Veränderung vor und während der Vibration	0.002		°/s/g
Genauigkeit des Skalenfaktors	Z-Achse	0.3		%
Genauigkeit des Skalenfaktors	X- und Y-Achsen	0.6		%
Nichtlinearität der Skalafaktoren	Z-Achse	0.01		% FS
Nichtlinearität der Skalafaktoren	X- und Y-Achsen	0.02		% FS
Winkler-Zufallswanderung		0.15		°/√hr
Geräuschdichte		0.001		°/s/√Hz
Entschließung		3.052*10−7		/s/LSB
Bandbreite		200		Hz

Beschleunigungsparameter

Parameter	Prüfbedingungen	Typischer Wert	Maximalwert	Einheit
Dynamischer Messbereich		16	200	g
Null Verzerrungsstabilität	Allan-Varianz	0.06		mg/kg
Null Verzerrungsstabilität	Durchschnitt von 10 Sekunden (-40°C bis +70°C, konstante Temperatur)	0.4		mg/kg
Nullverzerrungsbereich		2		mg/kg
Änderung der Nullverzerrung innerhalb des gesamten Temperaturbereichs	Spitzenwert zu Spitzenwert	4		mg/kg
Wiederholbarkeit aufeinanderfolgender Starts		0.5		mg/kg
Täglich eingeleitete Wiederholbarkeit		0.8		mg/kg
Temperaturkoeffizient bei Nullverzerrung		0.05	0.1	mg/°C
Genauigkeit des Skalenfaktors		0.5		%
Nichtlinearität der Skalafaktoren		0.1		% FS
Geschwindigkeit zufälliger Gang		0.029		m/s/√hr
Geräuschdichte		0.025		mg/√Hz
Entschließung		1.221*10−8		g/LSB
Bandbreite		200		Hz

Zusätzliche Parameter

Parameter	Prüfbedingungen	Mindestwert	Typischer Wert	Maximalwert	Einheit
Magnetfeldbereich	Brg, sexy		±13		Ausrüstung
Magnetfeldbereich	Brg, z		± 25		Ausrüstung
Entschließung			0.3		Meter
Genauigkeit der Richtung	30 μT horizontale geomagnetische Komponente, 25°C		± 25		Die
Dynamischer Messbereich			2.5		Ausrüstung
Null Verzerrung	Nichtmagnetische Umgebung		15		- Das ist alles.
Dynamischer Messbereich		300		1100	Mbar
Null Verzerrung			4.5		Mbar
Baud-Rate	SPI			15	MHz
Baud-Rate	Kann			1	MHz
Probenahmefrequenz	SPI	2460	2460		Hz
Probenahmefrequenz	Kann		200		Hz
Spannung		3.0	3.3	3.6	V
Stromverbrauch			1.5		W
Ripple	P-P		100		mV
Zeit der Abwicklung	von 0 V bis 3,3 V		80		m
Größe			474414		mm
Gewicht			50		g
Betriebstemperatur		- 40		70	°C
Lagertemperatur		-45 Jahre.		75	°C
Schwingungen	20 bis 2000 Hz, 6,06 g
Wirkung	1000 g, 0,5 ms
MTBF			20000		h
Kontinuierliche Arbeitszeit			120		h

Anmerkung 1: Berechnen Sie die Null-Abweichung des gesamten Temperaturänderungsprozesses, wobei die Temperaturänderungsrate ≤1°C/min beträgt und der Temperaturbereich -40°C~+70°C beträgt.
Anmerkung 2: Vibrationszustand ist 6,06 G, 20 Hz~2000 Hz
