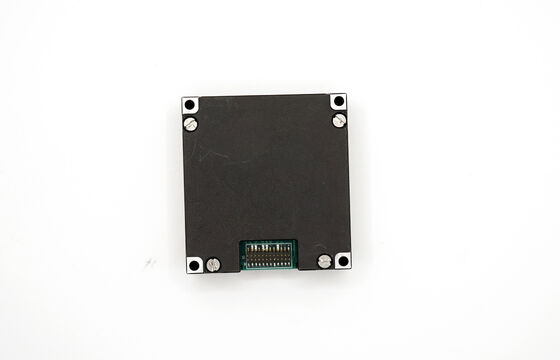

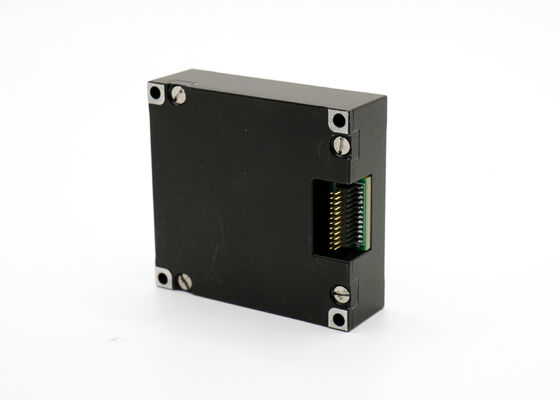

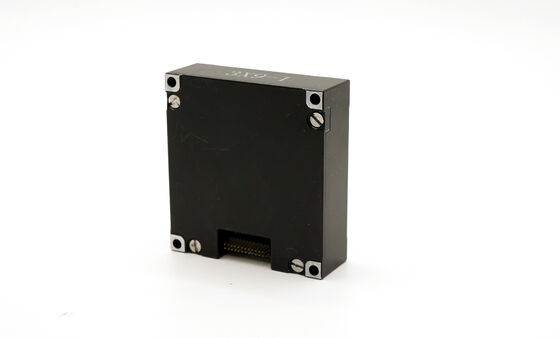

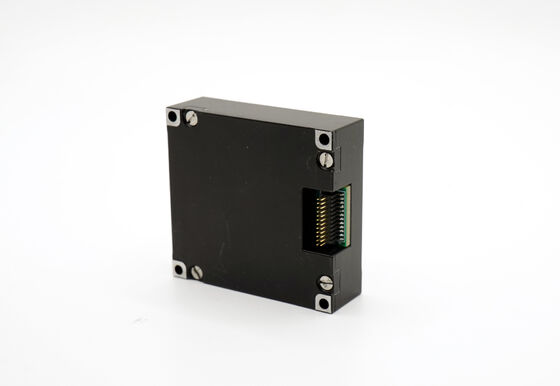

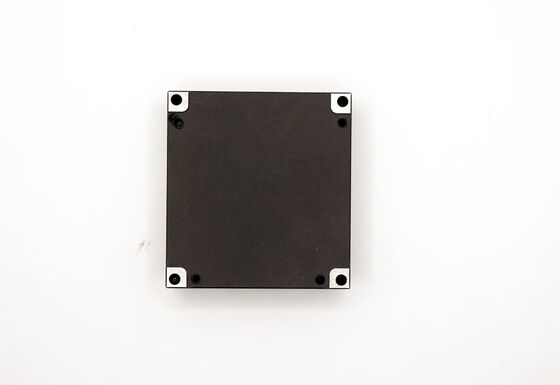

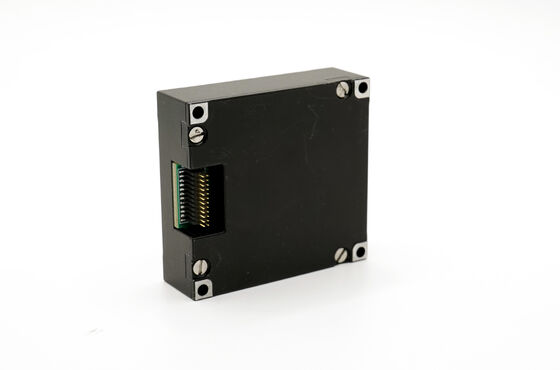

Miniaturisierte MEMS Inertial Measurement Unit mit 3-Achsen-Gyroskop & Beschleunigungsmesser für UAV

Name: Miniaturisierte MEMS Inertial Measurement Unit mit 3-Achsen-Gyroskop & Beschleunigungsmesser für UAV
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 600 USD
Availability: InStock

Markenbezeichnung:	FIREPOWER
Modellnummer:	16488HB
MOQ:	1
Preis:	600$
Zahlungsbedingungen:	D/a, t/t
Versorgungsfähigkeit:	500/Monat

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Dynamischer Messbereich:

500/2000°/s

Biasstabilität:

0,8°/h

Angular Random Walk:

0,15°/√Std

Bandbreite:

200Hz

Beschleunigungsmesser-Strecke:

16/200g

Beschleunigungsmesser-Bias-Stabilität:

00,06 mg

Größe:

47×44×14mm

Gewicht:

50g

Verpackung Informationen:

Carton+-Schwamm

Versorgungsmaterial-Fähigkeit:

500/Monat

Produktbeschreibung

Produktübersicht

Die Inertialmesseinheit 16488HB kombiniert modernste MEMS-Technologie mit robustem Design, um den Anforderungen rauer Industrieumgebungen gerecht zu werden. Es gibt 3 Winkelgeschwindigkeiten und 3 Beschleunigungen aus, mit einem Kreiseldynamikbereich von ±2000º/s und einem Beschleunigungsmesserbereich von ±200g. Mit einer MTBF von 20.000 Stunden und einer Garantie auf volle Temperaturgenauigkeit ist es die erste Wahl für unbemannte Systeme, mobile Kommunikation und Kartierung.

Produktmerkmale

Dreiachsiges digitales Gyroskop:
- ± 2000º/s dynamischer Messbereich;
- Nullpunktstabilität: 3 °/H (GJB, 10S, Z-Achse), 0,8 °/H (ALLAN, Z-Achse);
Triaxialer digitaler Beschleunigungsmesser:
- ± 200 g dynamischer Messbereich;
- Nullpunktstabilität: 0,4 mg (GJB, 10S), 0,06 mg (ALLAN);
Triaxiales digitales Magnetometer: 2,5 g auss
Digitales Barometer: 300 mbar ~ 1100 mbar
Hohe Zuverlässigkeit: MTBF 20000h;
Garantierte Genauigkeit im gesamten Temperaturbereich (-40 ℃ ~ + 80 ℃):
- integrierter leistungsstarker Temperaturkalibrierungs- und Kompensationsalgorithmus;
Geeignet für den Betrieb unter starken Vibrationen (6,06 G, 20 ~ 2000 Hz);
Geeignet für Arbeiten unter starken Stoßbedingungen (1000 G, 0,5 ms);

Anwendungsbereich

Unbemannter Bewegungsträger
Kommunikation in Bewegung
Vermessung und Kartierung
Stabilisierende Plattform

Produktindikatoren

16488HB Produktindex

Parameter		Testbedingungen	Mindestwert	Typischer Wert	Maximalwert	Einheit
Gyroskop	Dynamischer Messbereich			500	2000	°/s
	Null-Bias-Stabilität	Allan-Varianz, Z-Achse		0,8		°/h
		Allan-Varianz, X- und Y-Achse		1.6		°/h
		10 s Durchschnitt (-40 ℃ ~ + 70 ℃, konstante Temperatur), Z-Achse		3		°/h
		10 s Durchschnitt (-40 ℃ ~ + 70 ℃, konstante Temperatur), X-Achse und Y-Achse		6		°/h
	Null Voreingenommenheit	Zero-Bias-Bereich, Z-Achse		±0,07		°/s
		Zero-Bias-Bereich, X-Achse und Y-Achse		±0,2		°/s
		Nullpunktänderung im gesamten Temperaturbereich, Spitze-zu-Spitze-Wert ①		±0,02		°/s
		Null-Bias-Änderung über Temperatur, X und Y Achse ①		±0,06		°/s
		Wiederholgenauigkeit bei sukzessivem Start, Z-Achse		0,002
		Aufeinanderfolgende Startwiederholgenauigkeit, X-Achse und Y-Achse		0,006		°/s
	Wiederholbarkeit des Starts von Tag zu Tag, Z-Achse		0,003		/S
	Beginnen Sie mit der Wiederholung Tag für Tag, X-Achse und Y-Achse		0,009		°/s
	Einfluss der linearen Beschleunigung auf die Vorspannung		0,002		°/s/g
	Einfluss der Vibration auf die Nullvorspannung, Änderung vor und nach der Vibration ②		0,002		°/s/g
	Einfluss der Vibration auf die Nullvorspannung, Änderung vor und während der Vibration ②		0,002		°/s/g
	Skalierungsfaktor	Skalierungsfaktorgenauigkeit, Z-Achse		0,3		%
		Skalierungsfaktorgenauigkeit, X- und Y-Achse		0,6		%
		Nichtlinearität des Skalierungsfaktors, Z-Achse		0,01		%FS
		Nichtlinearität des Skalierungsfaktors, X- und Y-Achse		0,02		%FS
	Winkel-Random Walk			0,15		°/√Std
	Lärmdichte			0,001		°/s/ √Hz
	Auflösung			3,052×10-7		/s/LSB
	Bandbreite			200		Hz
Beschleunigungsmesser	Dynamischer Messbereich			16	200	G
	Null-Bias-Stabilität	Allan-Varianz		0,06		mg
	Null-Bias-Stabilität	10 s Durchschnitt (-40 ℃ ~ + 70 ℃, konstante Temperatur)		0,4		mg
	Null Voreingenommenheit	Null-Bias-Bereich		2		mg
		Änderung der Nullpunktabweichung im gesamten Temperaturbereich, Spitze-zu-Spitze-Wert ①		4		mg
		Wiederholbarkeit aufeinanderfolgender Starts		0,5		mg
		Die Wiederholbarkeit wird täglich initiiert		0,8		mg
		Null-Bias-Temperaturkoeffizient		0,05	0,1		mg/℃
Skalierungsfaktor	Skalierungsfaktorgenauigkeit		0,5		%
Nichtlinearität des Skalierungsfaktors		0,1		%FS
Geschwindigkeits-Random Walk			0,029		m/s/ √Std
Lärmdichte			0,025		mg/ √Hz
Auflösung			1,221×10-8		g/LSB
Bandbreite			200		Hz

Parameter		Testbedingungen	Mindestwert	Typischer Wert	Maximalwert	Einheit
Magnetometer	Magnetfeldbereich	Brg,xy		±13		Gauß
	Magnetfeldbereich	Brg,z		±25		Gauß
	Auflösung			0,3		μT
	Kursgenauigkeit	30 μT horizontale geomagnetische Komponente, 25 ℃		±2,5		Grad
	Dynamischer Messbereich			2.5		Gauß
	Null Voreingenommenheit	Nichtmagnetische Umgebung		15		mgausS
Barometer	Dynamischer Messbereich		300		1100	mbar
Barometer	Null Voreingenommenheit			4.5		mbar
Kommunikationsschnittstelle	1-Wege-SPI	Baudrate			15	MHz
	1-Wege-CAN	Baudrate			1	MHz
	Abtastfrequenz	SPI		2460	2460		Hz
	Abtastfrequenz	DÜRFEN		200
Elektrische Eigenschaften	Stromspannung		3,0	3.3	3.6	V
	Stromverbrauch				1.5	W
	Welligkeit	PP			100	mV
	Eingewöhnungszeit	Von 0 V bis 3,3 V			80	MS
Strukturelle Merkmale	Größe			47×44×14		mm
Strukturelle Merkmale	Gewicht			50		G
Umgebung nutzen	Betriebstemperatur		-40		70	℃
	Lagertemperatur		-45		75	℃
	Vibration			20~2000Hz, 6,06 g
	Auswirkungen			1000 g, 0,5 ms
Zuverlässigkeit	MTBF			20000		H
Zuverlässigkeit	Kontinuierliche Arbeitszeit			120		H
①: Berechnen Sie die Nullabweichung des gesamten Temperaturänderungsprozesses. Die Temperaturänderungsrate beträgt ≤ 1 ℃/min und der Temperaturbereich beträgt -40 ℃ ~ + 70 ℃ ②: Der Vibrationszustand beträgt 6,06 G, 20 Hz ~ 2000 Hz

Umrisszeichnung

Miniaturisierte MEMS Inertial Measurement Unit mit 3-Achsen-Gyroskop & Beschleunigungsmesser für UAV 0
