9DOF Inertial Measurement Unit mit Magnetometer für Gimbal-Stabilisierung

Name: 9DOF Inertial Measurement Unit mit Magnetometer für Gimbal-Stabilisierung
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 600 USD
Availability: InStock

Markenbezeichnung:	FIREPOWER
Modellnummer:	16488HB
MOQ:	1
Preis:	600$
Zahlungsbedingungen:	D/a, t/t
Versorgungsfähigkeit:	500/Monat

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Dynamischer Messbereich:

500/2000°/s

Biasstabilität:

0,8°/h

Angular Random Walk:

0,15°/√Std

Bandbreite:

200Hz

Beschleunigungsmesser-Strecke:

16/200g

Beschleunigungsmesser-Bias-Stabilität:

00,06 mg

Größe:

47×44×14mm

Gewicht:

50g

Verpackung Informationen:

Carton+-Schwamm

Versorgungsmaterial-Fähigkeit:

500/Monat

Produktbeschreibung

9DOF Trägheitsmessgerät mit Magnetometer für die Stabilisierung von Gimbalen

Produktübersicht

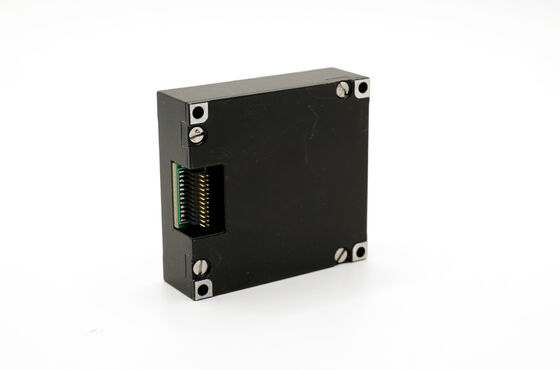

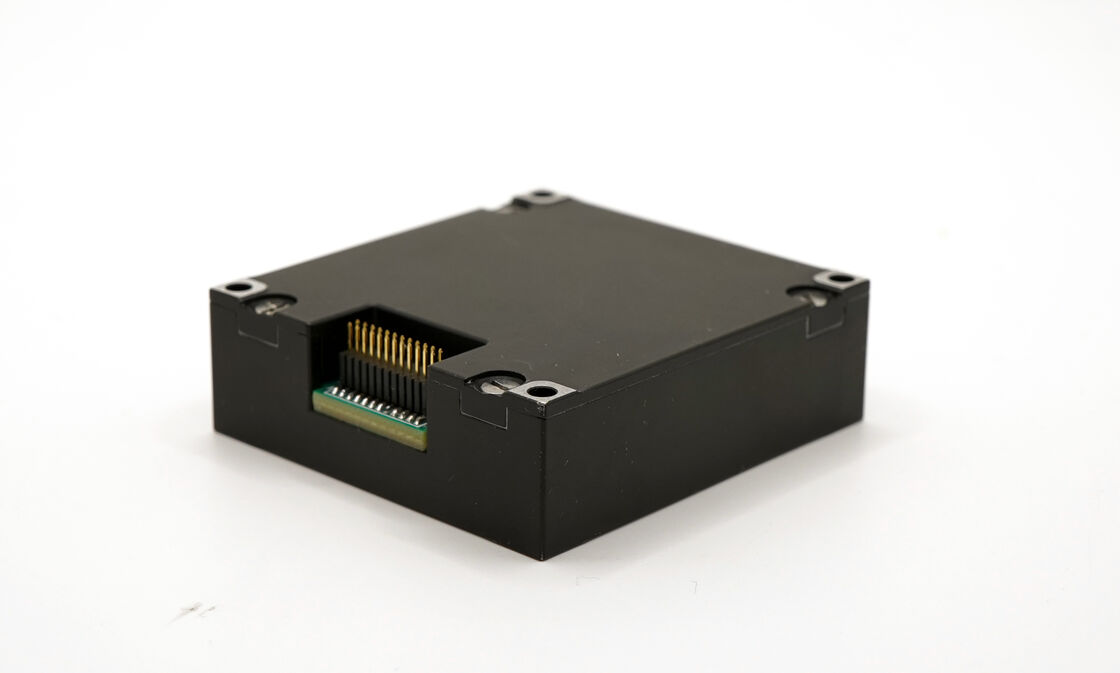

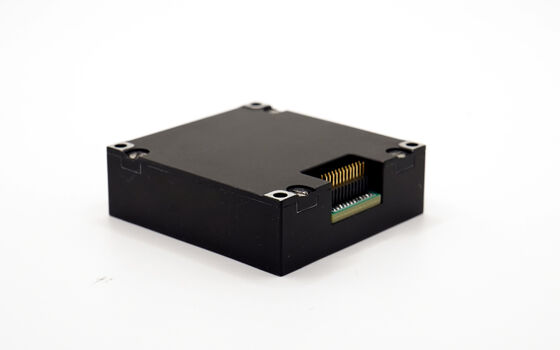

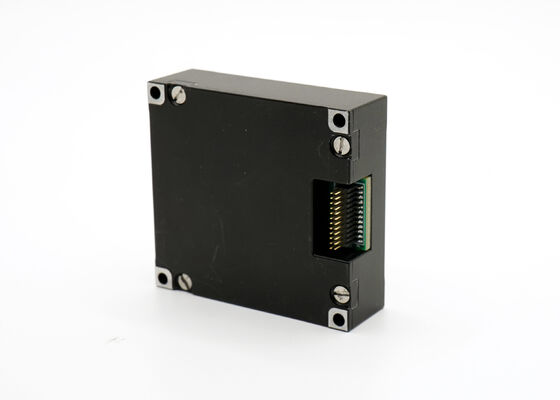

Der 16488HB ist eine vielseitige MEMS-Tätigkeitseinheit zur Messung der Trägheit, die zur Bereitstellung genauer 3-Achsen-Winkelgeschwindigkeits- und Beschleunigungsdaten für verschiedene Anwendungen entwickelt wurde.Es unterstützt SPI (2460Hz Sampling) und CAN (200Hz Sampling) Schnittstellen, mit einer kompakten Größe von 47 × 44 × 14 mm und einem Gewicht von 50 g. Seine hohe Anpassungsfähigkeit an die Umwelt macht es für unbemannte Träger, Stabilisierungsplattformen und mobile Kommunikationssysteme geeignet.

Produktmerkmale

Dreiachsiges digitales Gyroskop:
A) Dynamischer Messbereich ±2000o/s

B) Stabilität bei Nullverzerrung: 3°/H (GJB, 10S, Z-Achse), 0,8°/H (ALLAN, Z-Achse)
Triaxialer digitaler Beschleunigungsmesser:
A) Dynamischer Messbereich von ±200 g

B) Null-Bias-Stabilität: 0,4 mg (GJB, 10S), 0,06 mg (ALLAN)
Triaxial-Digitalmagnetometer:2.5 Gauss
Digitales Barometer:300mbar ~ 1100mbar
Hohe ZuverlässigkeitMTBF 20000h
Garantierte Genauigkeit innerhalb des vollen Temperaturbereichs (-40 °C ~ +80 °C):Eingebauter Hochleistungs-Algorithmus für Temperaturkalibrierung und -kompensation
geeignet für den Betrieb unter starken Schwingungen (6,06 G, 20~2000 Hz)
geeignet für Arbeiten unter starken Einschlagbedingungen (1000 G, 0,5 ms)

Anwendungsbereich

Unbemannte Bewegungsträger

Kommunikation in Gang

Vermessung und Kartierung

Stabilisierungsplattform

Produktspezifikationen

Parameter	Prüfbedingungen	Mindestwert	Typisch	Höchstbetrag	Einheit
Gyroskop
Dynamischer Messbereich			500	2000	°/s
Null Verzerrungsstabilität	Allan-Varianz, Z-Achse		0.8		°/h
Null Verzerrungsstabilität	Allan-Varianz, Achsen X und Y		1.6		°/h
Null Verzerrungsstabilität	Durchschnitt von 10 Sekunden (-40°C bis +70°C, Konstante Temperatur), Z-Achse		3		°/h
Null Verzerrungsstabilität	Durchschnitt der 10 Sekunden (-40°C bis +70°C, konstante Temperatur), X- und Y-Achse		6		°/h
Genauigkeit des Skalenfaktors	Z-Achse		0.3		%
Genauigkeit des Skalenfaktors	X- und Y-Achsen		0.6		%
Winkler-Zufallswanderung			0.15		°/√hr
Bandbreite			200		Hz
Beschleunigungsmesser
Dynamischer Messbereich			16	200	g
Null Verzerrungsstabilität	Allan-Varianz		0.06		mg/kg
Genauigkeit des Skalenfaktors			0.5		%
Bandbreite			200		Hz
Magnetometer
Magnetfeldbereich	Brg, sexy		±13		Ausrüstung
Magnetfeldbereich	Brg, z		± 25		Ausrüstung
Genauigkeit der Richtung	30 μT horizontale geomagnetische Komponente, 25°C		± 25		Die
Elektrische Eigenschaften
Spannung		3.0	3.3	3.6	V
Stromverbrauch				1.5	W
Zeit der Abwicklung	von 0 V bis 3,3 V			80	m
Strukturelle Merkmale
Größe			47 × 44 × 14		mm
Gewicht			50		g
Nutzung der Umwelt
Betriebstemperatur		- 40		70	°C
Vibrationen			20 bis 2000 Hz, 6,06 g
Wirkung			1000 g, 0,5 ms
Zuverlässig
MTBF			20000		h
Kontinuierliche Arbeitszeit			120		h

①: Berechnen Sie die Null-Abweichung des gesamten Temperaturänderungsprozesses, wobei die Temperaturänderungsrate ≤1°C/min beträgt und der Temperaturbereich -40°C~+70°C beträgt

②: Vibrationszustand ist 6,06 G, 20 Hz~2000 Hz
