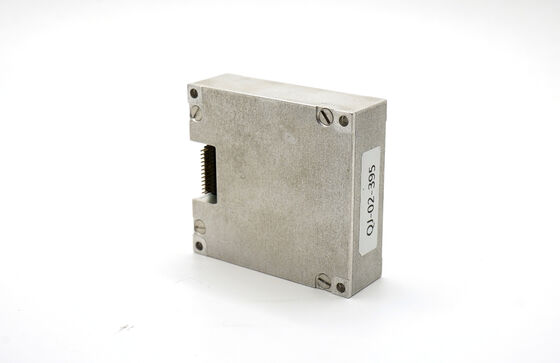

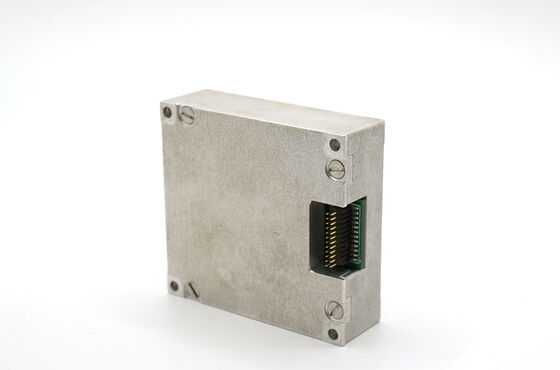

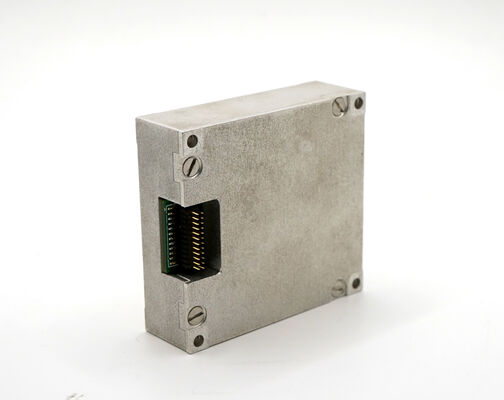

16488HB MEMS Trägheitsmessgerät IMU mit 0,8°/h Gyro 0,06 mg Beschleuniger und 200 Hz Bandbreite für Vermessungsmappegeräte

Name: 16488HB MEMS Trägheitsmessgerät IMU mit 0,8°/h Gyro 0,06 mg Beschleuniger und 200 Hz Bandbreite für Vermessungsmappegeräte
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 3,003.00 USD
Availability: InStock

Markenbezeichnung:	FIREPOWER
Modellnummer:	16488HB

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Biasstabilität:

0,8 Grad/h

Bandbreite:

200Hz

Dynamischer Messbereich:

500/2000 Grad/s

Angular Random Walk:

0,15 Grad/RT-Std

Größe:

47x44x14mm

Beschleunigungsmesser-Strecke:

16/200g

Beschleunigungsmesser-Bias-Stabilität:

00,06 mg

Gewicht:

50g

Hervorheben:

MEMS inertial measurement unit IMU

surveying mapping equipment sensor

0.8 deg/h gyro 16488HB accelerometer

Produktbeschreibung

AIdis16488 MEMS Trägheitsmessungseinheit IMU 0,8 Deg/h Gyroschleuniger für Vermessungsanlagen

Produktübersicht

Die 16488HB MEMS Trägheitsmessungseinheit ist für Vermessungs- und Kartierungsgeräte optimiert, die eine genaue Bewegungskompensation erfordern.06 mg Beschleunigungsmesser liefern präzise Orientierungs- und Geschwindigkeitsdaten für mobiles LiDARDie vollständige Temperaturkompensation gewährleistet zuverlässige Messungen unter Außenfeldbedingungen von -40 bis +70°C.

Produktmerkmale

0.8°/h Gyrometer und 0,06 mg Beschleunigungssensor für die präzise Bewegungsanzeige
Integriertes Magnetometer und Barometer für die vollständige Georeferenzierung
200 Hz Bandbreite für dynamische Plattformbewegungskompensation
SPI bei 2460 Hz für die Hochgeschwindigkeitsdatenerfassung
Betriebsbereich von -40 bis +70 °C für den Einsatz bei allen Wetterbedingungen
47x44x14mm kompakte Größe für tragbare Messgeräte

Anwendungsbereich

mobile LiDAR- und Laserscansysteme
Luftfotogrammetrie und Orthomosaikkartierung
GNSS/IMU-Integrierte Positionierung für geographische Erhebungen
3D-Stadtmodellierung und Inspektion der Infrastruktur
Kartierung von Untergrundversorgung und Pipelines

16488HB Produktspezifikation

Parameter	Prüfbedingungen	Min.	Typisch	Maximal	Einheit
Gyroskop
Dynamischer Messbereich			500	2000	Deg/s
Null Verzerrungsstabilität	Allan-Varianz, Z-Achse		0.8		Deg/h
Null Verzerrungsstabilität	Allan-Varianz, Achse X/Y		1.6		Deg/h
Null Verzerrungsstabilität	10 Sekunden Durchschnitt, -40°C bis +70°C, Achse Z		3		Deg/h
Winkler-Zufallswanderung			0.15		Deg/rt-hr
Nichtlinearität der Skalafaktoren	Z-Achse		0.01		% FS
Bandbreite			200		Hz
Beschleunigungsmesser
Dynamischer Messbereich			16	200	g
Null Verzerrungsstabilität	Allan-Varianz		0.06		mg/kg
Bandbreite			200		Hz
Magnetometer
Dynamischer Messbereich			2.5		Ausrüstung
Genauigkeit der Richtung	30 μT, 25°C		± 25		Die
Barometer
Dynamischer Messbereich		300		1100	Mbar
Kommunikation
Einweg-SPI	Baud-Rate			15	MHz
Einweg-KAN	Baud-Rate			1	MHz
Probenahmefrequenz	SPI		2460		Hz
Elektrotechnik
Spannung		3.0	3.3	3.6	V
Stromverbrauch				1.5	W
Körperliche
Größe			474414		mm
Gewicht			50		g
Umwelt
Betriebstemperatur		- 40		70	°C
Vibrationen			20 bis 2000 Hz, 6,06 g
Wirkung			1000 g, 0,5 ms
Zuverlässig
MTBF			20000		h

Temperaturänderungsrate ≤ 1°C/min, Bereich von -40°C bis +70°C
Vibrationszustand: 6,06 G, 20 Hz bis 2000 Hz
