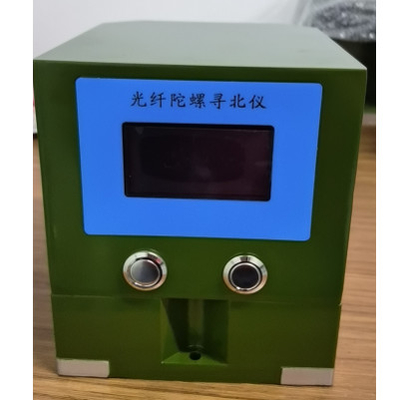

0.1deg Schnittstelle kompassähnliche des Kreiselkompass-3 Axt-Nord-des Sensor-Rs422

kompassähnlicher Sensor-Fasernorden der Genauigkeit 0.1deg, der Sensor findet

Umgebungsbedingungen

1) Betriebstemperatur: -40℃~+65℃;

2) Lagertemperatur: -45℃~+70℃.

3) Sand und Staub: Unter den Sand- und Staubzuständen, die in Artikel 2 von GJB150.12 spezifiziert werden, treten die folgenden Zustände nicht im Faseroptikgyroskopnordsucher auf:

a. Die Organisation ist zu fest, fest oder Versagen;

b. Elektrische Komponenten werden kurzgeschlossen oder können nicht normalerweise arbeiten;

c. Die internen mechanischen Teile sind staubig.

4) Salznebel

Der Faseroptikgyroskopnordsucher sollte die Salznebelzustände von GJB150.11 treffen.

5) Feuchte und heiße Umweltbedingungen

Relative Luftfeuchtigkeit: 95%; Temperatur: 30±2  C; Lagerzeit 72 Stunden.

Der Isolationswiderstand sollte nicht kleiner als 2 MΩ sein, sollte die Metalloberfläche nicht korrodiert werden, und die Beschichtung sollte nicht weg mit Blasen bedeckt werden oder abgezogen werden, und sie kann normalerweise arbeiten.

6) Erschütterungsumwelt

Sinusförmige Überprüfungserschütterungsumweltanforderungen

Frequenzbereich: 5Hz~5.5Hz, Erschütterungsverschiebung (doppelter Umfang) 25.4mm

Frequenzbereich: 5.5Hz~200Hz, Erschütterungsbeschleunigung 1.5g;

Scan-Zeit: 12min;

Erschütterungsrichtung: 3 Äxte (X Achse, y-Achse, z-Achse);

Jede Achse: 2h;

7) Auswirkungsumweltbedingungen

Auswirkungswellenform: Halbsinusimpuls

Höchstbeschleunigung: 20g, Impulsbreite 11ms,

Zahl von Auswirkungen pro Achse (X-Achse, Y-Achse, Z-Achse): 3

8) Abbruchsumweltbedingungen

Höchstbeschleunigung: 10g

Impulsbreite: 16ms

Zusammenstoßrate: vertikale Achse 80mal/Minute

Zusammenstoßzeiten: Zeiten 1000±10

Zusammenstoßrichtung: vertikale Installationsfläche

9) Umgebungsbedingungen für Sportautos

Das Straßensportauto hat eine Kilometerzahl von 500 Kilometern. in:

Schotterweg und Schotterstraße: Die Geschwindigkeit ist 20-30 km/h, 300 Kilometer.

Asphaltstraße und Betonstraße: die Fahrzeuggeschwindigkeit ist 30-40 km/h, 200 Kilometer.

10) Elektromagnetische Kompatibilität

Die elektromagnetische Kompatibilität bezieht sich die auf relevanten Anforderungen von GJB151A-97 „elektromagnetische Emissions-und Empfindlichkeits-Anforderungen für militärische Ausrüstung und Subsysteme“.

11) Magnetfeld

Die Leistungsmerkmale des Kreiselkompassnordsuchers unter der Zustand der Induktionsintensität von (3±0.5) ×10-4T sollten die Sachwortverzeichnisbedingungen erfüllen.

Elektrische Leistung

1) Isolationswiderstand

Der Isolationswiderstand zwischen den unabhängigen Stromkreisen des Kreiselkompassnordsuchers und zwischen dem Stromkreis und der Wohnung sollte nicht kleiner als 100 MΩ unter Standardwitterung sein.

Maß

Externe Schnittstelle

1.1.1 mit Leistungsaufnahme 24V±4V.

1.1.2 mit Ausgabefunktion der seriellen Schnittstelle, wird der Ertrag der seriellen Schnittstelle definiert, wie folgt:

Der Mitteilung- nach außenhafen nimmt die Form der seriellen Schnittstelle RS422, mit 1 Startbit, 8 Datenbits, 1 Stopbit, keiner Parität und einem Baud 9600bps an. Die Daten sind in ASIC-Format.
